LCR測試儀如何設置測試電平？

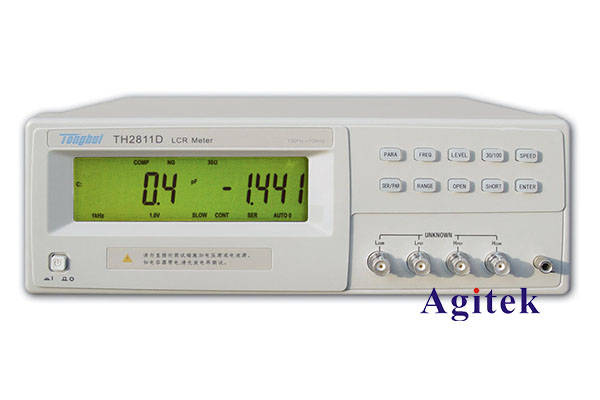

LCR 測試儀是用于測量電感(L)、電容(C)和電阻(R)等元件參數的重要儀器。在使用 LCR 測試儀進行測量時，合理設置測試電平是確保測量結果準確可靠的關鍵。本文就如何設置 LCR 測試儀的測試電平進行詳細探討。

1. 測試電平的重要性

   測試電平是指 LCR 測試儀在測量過程中施加到被測元件上的交流電壓或電流的幅值。測試電平的大小會直接影響被測元件的特性，從而影響最終的測量結果。如果測試電平設置不當，可能會導致以下問題：

   - 測量結果不準確：測試電平過高可能會導致被測元件發生非線性失真，測量結果偏離實際值;測試電平過低則可能無法激發被測元件的反應，導致測量結果不準確。

   - 元件損壞：測試電平過高可能會造成被測元件的損壞，尤其是對于一些敏感的電子元件來說。

   - 測量重復性差：測試電平的不穩定會導致測量結果的不重復，影響測量的可靠性。

   因此，合理設置測試電平對于獲得準確、可靠的測量結果至關重要。

2. 測試電平的選擇原則

   在選擇 LCR 測試儀的測試電平時，需要考慮以下幾個因素：

   (1) 被測元件的特性：不同類型的被測元件對測試電平的要求是不同的。電阻元件通常對測試電平要求不高，但對于一些敏感的電容和電感元件來說，則需要更加謹慎地選擇測試電平。

   (2) 測量的目的：如果測量的目的是檢查元件的工作狀態，則可以選擇相對較高的測試電平;如果測量的目的是獲取元件的參數數據，則應選擇相對較低的測試電平，以盡量避免元件特性的變化。

   (3) 測量的頻率：測試電平的選擇還要考慮測量的頻率。一般來說，在低頻下，較高的測試電平不會對測量結果產生太大影響;但在高頻下，測試電平過高可能會導致被測元件的寄生效應明顯，影響測量精度。

   綜合考慮這些因素，可以得出以下一般性原則：

   - 對于電阻元件，可以選擇相對較高的測試電平，如 1V 左右;

   - 對于電容和電感元件，應選擇相對較低的測試電平，一般在 50-100mV 左右;

   - 對于高頻測量，應選擇較低的測試電平，以減少寄生效應的影響;

   - 對于對測試電平敏感的元件，應先進行測試電平掃描，找到最合適的測試電平。

3. 測試電平的設置方法

   大多數 LCR 測試儀都提供了多種測試電平選擇，用戶可以根據具體情況進行設置。以 Keysight LCR 測試儀為例，其通常提供以下幾種測試電平選擇：

   - 恒電壓模式：可以設置 10mV 到 2V 之間的測試電壓

   - 恒電流模式：可以設置 10μA 到 100mA 之間的測試電流

   - 自動模式：測試儀會根據被測元件的特性自動選擇合適的測試電平

   在實際使用中，可以按照以下步驟設置測試電平：

   (1) 初步了解被測元件的特性，確定合適的測試電平范圍。

   (2) 選擇合適的測試電平模式(恒壓或恒流)。

   (3) 根據預估的元件參數，設置初始的測試電平值。

   (4) 進行測試，觀察測量結果，必要時調整測試電平直至獲得滿意的結果。

   (5) 對于特殊情況，可以嘗試使用自動測試電平模式。

   需要注意的是，在設置測試電平時，還要考慮測試電壓或電流的波形。理想情況下，波形應該是正弦波，但實際中可能會出現失真或畸變。這時可以調整測試電平，或者選用更高性能的 LCR 測試儀。

   設置合理的測試電平是使用 LCR 測試儀獲得準確可靠測量結果的關鍵。根據被測元件的特性和測量目的，選擇適當?shù)臏y(cè)試電平模式和值，并適當調整，可以有效避免測量誤差和元件損壞。只有掌握好測試電平的設置技巧，才能充分發揮 LCR 測試儀的性能，獲得可靠的測量數據。
