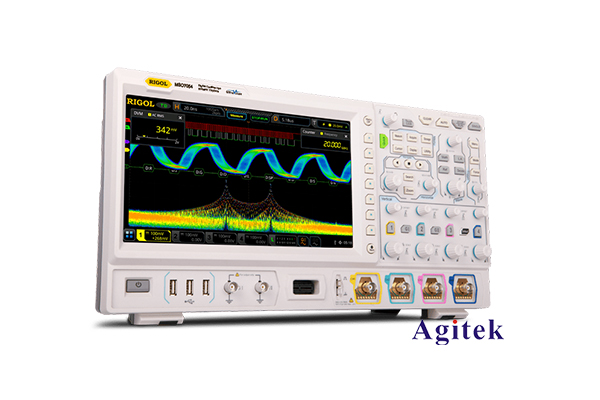

普源MSO7034示波器測量直流電壓的步驟

一、介紹示波器的基本功能

示波器是一種電子測量儀器，能夠直觀地顯示被測信號的波形，并給出相關的電參數。作為一款功能強大的四通道混合信號示波器，普源MSO7034能夠測量各種模擬和數字信號，包括直流電壓測量。

二、進入直流電壓測量模式

1. 將測量導線連接到待測電路上，一般將紅色測試探頭連接到被測點，黑色探頭連接到接地端。

2. 在示波器前面板上找到"通道"按鈕，選擇需要測量的通道。

3. 按下"測量"按鈕，進入測量界面。在測量菜單中選擇"直流電壓"選項。

4. 示波器會自動讀取通道輸入的電壓值，并在界面上實時顯示測量結果。

三、調整測量參數

1. 根據被測電路的實際情況，適當調整測量量程，以獲得更精確的測量結果。可通過旋轉"垂直檔位"旋鈕來調整。

2. 如果測量值fluctuates明顯，可以開啟示波器的"平均"功能，設置適當?shù)钠骄螖?shù)，以穩定測量結果。

3. 如果需要保存測量數據，可以將測量結果導出到U盤或打印輸出。

四、測量精度及注意事項

1. 示波器的直流電壓測量精度一般在1%左右，可根據實際應用需求選擇合適的示波器型號。

2. 在進行直流電壓測量時，注意觀察輸入信號是否超出示波器的輸入量程，以免造成測量錯誤。

3. 測量導線的接地端務必可靠連接，以免由于接地不良而引起測量誤差。

4. 測量時應盡量靠近被測點，減少導線長度，降低電磁干擾對測量的影響。

5. 如果被測電路存在噪聲干擾，可以適當調整示波器的觸發設置，以穩定波形顯示。

綜上所述，利用普源MSO7034示波器進行直流電壓測量是一個簡單易操作的過程，只需根據實際情況調整相關參數即可獲得準確可靠的測量結果。示波器的高性能和人性化設計，為用戶提供了便捷高效的測量體驗。
