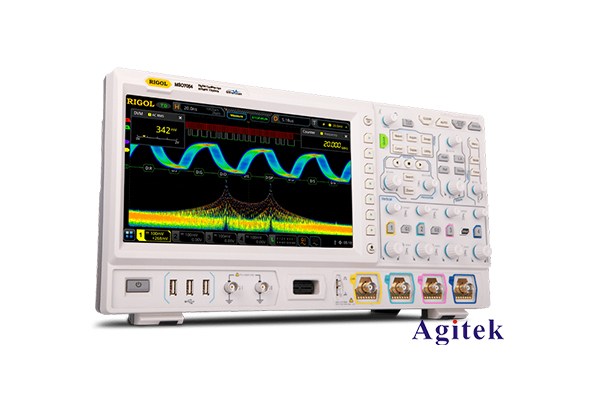

普源MSO7014示波器電壓測量方法

示波器是電子工程師和電子愛好者不可或缺的測量工具之一。其中，普源MSO7014作為一款高性能的混合信號示波器，擁有出色的測量功能和優秀的性能參數，廣受業內外人士的歡迎。下面我們來具體了解一下如何使用該示波器進行電壓測量。

一、連接測量探頭

首先，將測量探頭的BNC接頭連接到示波器的輸入通道。探頭的鉤式探頭則連接到待測電路的測試節點。務必確保連接牢固，避免走線出現斷路或接觸不良的情況。

二、設置輸入通道

進入示波器的通道設置菜單，選擇對應的輸入通道。然后根據待測電壓的大小，合理設置輸入量程。比如測量1V的信號，可以選擇2V的量程，以獲得更好的顯示分辨率。同時也可以開啟通道的耦合模式，根據實際需求選擇直流耦合或交流耦合。

三、調整觸發設置

為了穩定顯示待測信號，需要合理設置觸發條件。首先選擇合適的觸發源，一般與測量通道保持一致。然后設置觸發模式，常用的有自動模式和正常模式。接下來調整觸發電平，使波形穩定顯示在屏幕中間位置。觸發斜率的選擇也很重要，一般選擇與信號波形匹配的上升沿或下降沿觸發。

四、測量電壓值

完成以上準備工作后，就可以直接在示波器屏幕上讀取測量的電壓值了。MSO7014提供豐富的電壓測量參數，包括峰-峰值、最大值、最小值、平均值、RMS值等。用戶可以根據實際需求，選擇合適的參數進行測量。

同時，示波器還支持光標測量功能，可以靈活地在波形上測量電壓值。只需將光標移動到感興趣的波形位置，即可直接讀取對應的電壓數值。

此外，MSO7014還支持自動測量功能，能夠快速分析波形，自動給出各種電壓參數。用戶只需在波形區域選擇待測量的信號，示波器就會自動完成測量并顯示結果。

總的來說，普源MSO7014示波器電壓測量功能強大，操作簡單，能夠滿足廣大用戶的測量需求。只要掌握基本的測量步驟，就能輕松獲得所需的電壓數據，大大提高工作和調試的效率。
