LCR測試儀怎么測試電容DF值？

電容的損耗因子DF是一個重要的參數，它反映了電容器的品質。LCR測試儀能夠很方便地測量電容的DF值。下面我們就來了解一下LCR測試儀如何測試電容的DF值。

1. 了解DF的概念

損耗因子DF(Dissipation Factor)是電容器中交流電流與電壓之間相位差的正切值。換言之，DF反映了電容器的損耗程度。DF值越小，說明電容器的品質越好，損耗越小。通常情況下，優質電容器的DF值在0.001~0.01之間。

2. LCR測試儀測量DF的原理

LCR測試儀通過測量電容器的等效串聯電阻(ESR)和電容值，即可計算出DF值。公式為:DF=ESR/(2πfC)

其中，f為測試頻率，C為電容值。LCR測試儀會自動計算出DF值并顯示出來。

3. LCR測試儀測量電容DF的步驟

(1) 將待測電容器連接到LCR測試儀的測試端子上。注意正負極的連接。

(2) 選擇測試模式為電容(C)或電容電感電阻(LCR)。

(3) 設置好測試頻率和測試電壓幅度。通常選擇1kHz頻率和1V測試電壓。

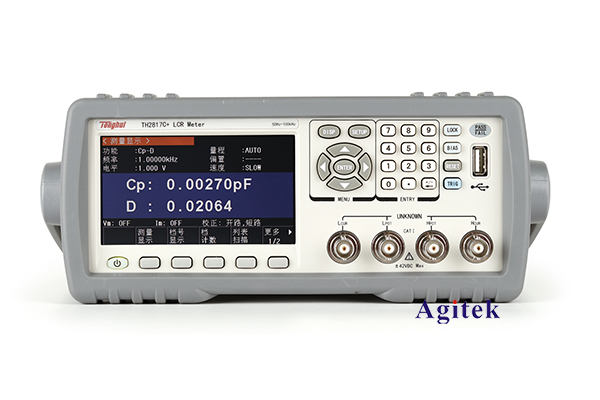

(4) 按下測試按鈕，LCR測試儀會自動測量出電容值、ESR和DF值。

(5) 記錄下測得的DF值。如果需要測量多個電容，可以重復上述步驟。

4. LCR測試儀測量電容DF的注意事項

(1) 測量前先確保待測電容已完全放電。

(2) 測試電容時，要選擇合適的測試頻率。一般選擇1kHz頻率，但對于大電容可適當降低頻率。

(3) 選擇合適的測試電壓幅度，通常1V即可，過大的測試電壓可能會損壞電容。

(4) 將電容與測試端子的連線盡量短，以減少額外電感電容的影響。

(5) 對于極性電容，要注意正負極的連接。

(6) 環境溫度和濕度也會影響電容的DF值，測試時應控制環境條件。

5. 如何判斷電容DF值是否合格

一般來說，優質電容的DF值在0.001~0.01之間是合格的。如果測得的DF值超出這個范圍，說明電容可能存在問題，需要進一步檢查和分析。

6. 電容DF值檢測的應用場景

電容的DF值是衡量電容品質的重要指標，廣泛應用于電子電路、電力電子、電源設計等領域。通過LCR測試儀測量DF值，可以檢測電容是否老化、損壞，為電路設計和維修提供依據。

總之，LCR測試儀能夠快速、方便地測量電容的DF值，為電容器的品質評估提供了有效的手段。掌握LCR測試儀的測量方法和注意事項，可以更好地應用于實際工作中。
