普源示波器測量脈沖電壓的方法

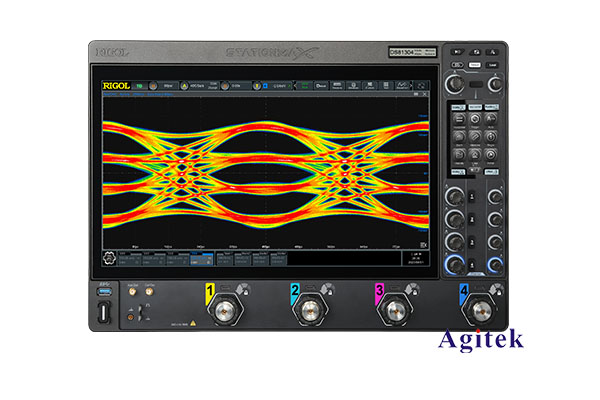

一、示波器測量脈沖電壓的原理

示波器是一種能夠直觀地顯示電信號波形的電子測量儀器。在測量脈沖電壓時，示波器通過采集和顯示電壓信號隨時間變化的波形，可以幫助用戶獲取脈沖電壓的幅值、脈寬、上升沿時間、下降沿時間等關鍵參數。

脈沖信號的測量需要滿足示波器的采樣速率和帶寬等技術指標要求，否則可能會出現波形失真等問題。一般來說，示波器的采樣速率應該高于待測信號的2倍頻率，而帶寬應該大于信號的最高頻率分量，這樣才能保證測量的準確性。

二、普源示波器測量脈沖電壓的步驟

1. 連接待測信號

首先將待測脈沖信號的輸出端與示波器的輸入通道相連。可以使用示波器配備的探頭進行連接，注意探頭的衰減系數要與示波器的設置相匹配。

2. 設置示波器的輸入阻抗

示波器的輸入阻抗通常有1 MΩ和50 Ω兩種選擇。對于脈沖信號的測量，建議選擇1 MΩ，這樣可以最大限度地減小對被測信號的負載影響。

3. 調整示波器的垂直檔位

根據待測信號的幅值大小，適當調整示波器的垂直檔位，使波形盡可能充滿屏幕，以提高測量的分辨率和精度。同時也要注意不要過載示波器的輸入電壓。

4. 設置示波器的水平時基

水平時基決定了示波器屏幕上horizontal軸的時間刻度。合理設置時基可以確保完整地捕獲脈沖信號的完整波形。通常可以從較長的時基開始，然后逐步縮短至能夠清晰顯示脈沖寬度的范圍。

5. 觸發設置

示波器需要通過觸發電路來捕獲并穩定顯示脈沖信號的波形。可以選擇合適的觸發模式，如正/負邊沿觸發，并微調觸發電平，使觸發點落在感興趣的脈沖位置上。

6. 測量脈沖參數

示波器一般都具有游標測量、自動測量等功能，可以方便地測量脈沖信號的幅值、脈寬、上升/下降時間等參數。用戶只需將游標或自動測量功能對準波形關鍵位置即可直接讀取測量結果。

總之，借助示波器的各種功能設置，用戶可以輕松地測量各種脈沖電壓信號的關鍵參數，為后續的電路分析和調試提供有效的數據支持。
