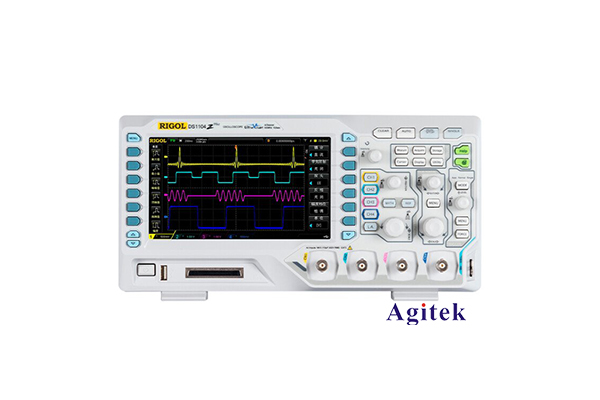

普源示波器怎么測復位電壓？

普源示波器作為電子工程師常用的測試工具，在電路調試和故障排查中發揮著重要作用。測量復位電壓是示波器應用的一個典型場景，以下是使用普源示波器測量復位電壓的詳細步驟。

一、準備工作

連接示波器：首先，將示波器的電源線插頭插入220V交流電插座，并打開電源開關，使示波器進入待機狀態。確保示波器正常啟動并顯示“start”或進入正常工作狀態。

選擇并連接探頭：根據被測電路的特點，選擇合適的示波器探頭。對于復位電壓的測量，通常使用標準探頭即可。將探頭的接地夾連接到電路的參考地（如電路板的地線），探頭尖端連接到需要測量復位電壓的電路節點。

二、設置示波器參數

選擇測量通道：在示波器面板上選擇合適的通道（如CH1或CH2），并將探頭連接到該通道。

設置耦合方式：由于復位電壓可能是直流或包含直流分量的信號，因此應選擇“DC耦合”方式，以確保能夠測量到完整的電壓波形。

調整電壓刻度：選擇合適的電壓刻度，確保波形不會超出屏幕范圍。可以先選擇較大的刻度觀察波形整體趨勢，再根據需要調整刻度以觀察細節。

設置觸發參數：選擇合適的觸發模式（如邊沿觸發）和觸發電平，以確保信號穩定地顯示在屏幕上。調整觸發參數可以使示波器在復位信號發生時自動捕獲波形。

三、測量復位電壓

觀察波形：?jiǎn)?dòng)被測電路，并在示波器上觀察復位信號的波形。根據波形的形狀和幅度，可以初步判斷復位電壓的情況。

測量電壓值：通過示波器屏幕上的刻度或利用示波器的自動測量功能，讀取復位電壓的準確值。通常，復位電壓的峰峰值或直流分量是關注的重點。

記錄和分析：將測量結果記錄下來，并進行必要的分析。比較復位電壓的實際值與預期值，可以判斷電路是否工作正常，或是否存在故障隱患。

四、注意事項

安全操作：在測量過程中，務必注意安全操作，避免觸電或損壞示波器。確保示波器和被測電路的接地良好，避免接地回路導致測量誤差。

合理設置參數：根據被測信號的特性，合理設置示波器的各項參數，以確保測量結果的準確性。

定期校準：定期對示波器進行校準和維護，以保證測量結果的準確性和儀器的正常工作。

通過遵循上述步驟和注意事項，使用普源示波器測量復位電壓將變得簡單而高效。這不僅有助于電路調試和故障排查，還能提高工程師的工作效率和精度。
