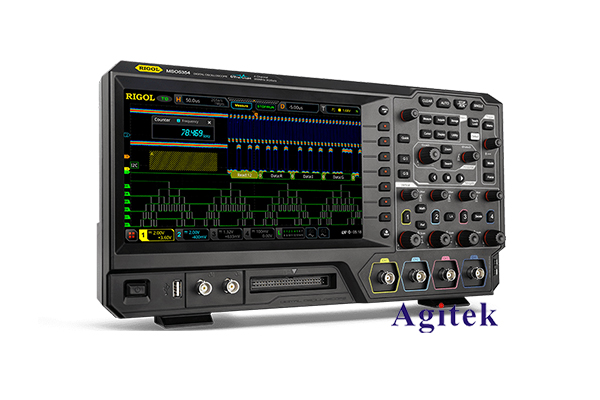

普源MSO5102示波器波形失真如何處理？

示波器是電子工程師和電子愛好者中最常用的測量儀器之一。它可以幫助我們觀察和分析電路中的電壓波形，為電路的設計、調試和故障排查提供有價值的信息。然而，在使用示波器時，我們經常會遇到波形失真的問題，這可能會影響到我們對電路工作狀態的判斷。本文將針對普源MSO5102示波器的波形失真問題，探討如何進行有效的處理。

普源MSO5102示波器的波形失真原因

波形失真是指示波器所顯示的波形與被測電路的實際波形存在差異。對于普源MSO5102示波器，常見的波形失真原因包括：

1. 帶寬不足：MSO5102示波器的帶寬為100MHz，如果被測電路中存在高于100MHz的信號成分，示波器將無法充分捕獲并顯示這些成分，從而造成波形失真。

2. 探頭容性負載：探頭本身的電容會對被測電路產生負載，改變電路的工作狀態，從而導致波形失真。尤其是在高頻電路中，探頭的負載效應會更加明顯。

3. 探頭頻響特性不佳：探頭的頻響特性如果不能滿足被測電路的要求，也會造成波形失真。比如探頭的高頻衰減過大，會導致高頻成分丟失。

4. 接地不良：示波器的接地如果不良，會引起公共模式干擾，從而影響波形的準確性。

5. 環境干擾：周圍的電磁干擾，如電源線干擾、無線電信號等，也可能導致波形失真。

針對上述原因，我們可以采取以下措施來改善MSO5102示波器的波形失真問題。

如何處理MSO5102示波器的波形失真？

1. 選擇合適的探頭

探頭是連接被測電路和示波器的關鍵部件，其性能直接影響到波形的準確性。對于MSO5102示波器，我們應選擇帶寬、輸入阻抗、電容等參數都能滿足被測電路要求的探頭。通常情況下，使用無源探頭會比使用有源探頭產生更少的失真。同時，還應注意探頭的接地方式，采用直接接地或電容接地的方式，可以減小接地電路的公共模式干擾。

2. 優化示波器設置

示波器的設置也會對波形失真產生影響。我們應該調整MSO5102示波器的垂直檔位、時基、耦合模式等參數，以最大限度地減小失真。例如，增大垂直檔位可以提高信號對噪聲比，減小時基可以提高時間分辨率，選擇交流耦合模式可以去除直流分量。同時，還可以使用示波器的數字濾波功能，對捕獲的波形進行濾波處理，去除高頻噪聲成分。

3. 優化被測電路

除了示波器本身的設置，被測電路的設計也會對波形失真產生影響。我們可以從以下幾個方面對被測電路進行優化：

(1) 降低電路的工作頻率，使之處于示波器的帶寬范圍內。

(2) 采用低電容的元器件，減少電路的寄生電容。

(3) 使用合理的接地方式，減小接地回路中的電流環路。

(4) 采取屏蔽措施，降低外部干擾對電路的影響。

4. 校準示波器

定期對MSO5102示波器進行校準，可以補償示波器內部的誤差，提高波形顯示的準確性。校準時可以使用專業的校準工具，如信號發生器、校準器等，檢查并調整示波器的垂直、水平、觸發等系統的性能。

通過采取以上幾種措施，我們可以有效地改善MSO5102示波器的波形失真問題，提高波形觀察的準確性，為電路的調試和故障排查提供更可靠的數據支撐。

示波器是電子工程師必不可少的測量工具，它可以幫助我們深入了解電路的工作狀態。但在使用示波器時，我們也需要注意波形失真的問題，并采取相應的措施進行處理。對于普源MSO5102示波器而言，選擇合適的探頭、優化示波器設置、優化被測電路，以及定期校準示波器等方法，都可以有效地改善波形失真，提高測量的準確性和可靠性。只有充分重視并解決波形失真問題，我們才能更好地利用示波器進行電路分析和故障診斷。
