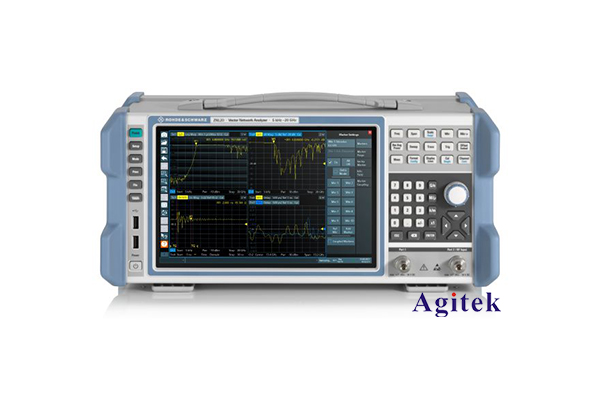

矢量網絡分析儀怎么通過掃頻找到諧振頻率？

矢量網絡分析儀通過掃頻找到諧振頻率的過程如下：

1. 設置掃頻范圍：根據待測電路的預估諧振頻率范圍，在矢量網絡分析儀上設置合適的掃頻頻率范圍。通常從較低頻率開始掃描，直到超過預估的諧振頻率。

2. 進行掃頻測量：啟動矢量網絡分析儀的掃頻功能，對待測電路進行S參數測量。在掃頻過程中，分析儀會記錄電路在不同頻點下的反射系數、傳輸系數等參數。

3. 分析S參數曲線：觀察S參數隨頻率變化的曲線。當電路處于諧振狀態時，反射系數S11會出現明顯的谷值，傳輸系數S21會出現峰值。這些特征點就是待測電路的諧振頻率。

4. 精確定位諧振頻率：通過放大觀察S參數曲線附近的細節，可以更精確地定位諧振頻率。可以采用游標或數字標注的方式，直接讀取諧振頻率的數值。

5. 驗證測量結果：可以適當調整掃頻范圍，重復上述測量過程，確保得到的諧振頻率結果是穩定可靠的。必要時可以采用其他測量方法進行交叉驗證。

總的來說，矢量網絡分析儀憑借其出色的頻域測量能力，能夠快速準確地找到電路的諧振頻率。掌握這一測量技巧，對于電路設計、調試等工作都有重要意義。
