如何用頻譜分析儀調試高頻放大器？

高頻放大器是許多電子設備中不可或缺的重要組成部分，其性能的好壞直接影響著整個系統的工作效果。要想確保高頻放大器能夠正常高效地工作，需要使用專業的測量儀器進行調試和測試。其中，頻譜分析儀就是一種非常有效的工具。下面我們就來詳細介紹一下如何利用頻譜分析儀來調試高頻放大器。

一、頻譜分析儀的基本原理和工作原理

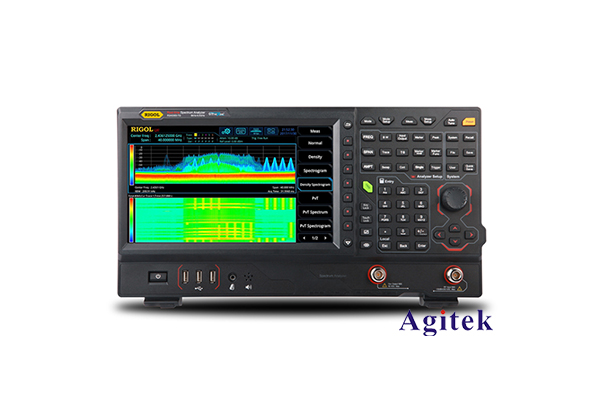

頻譜分析儀是一種專業的測量儀器，它能夠?qū)⑤斎胄盘柗纸獬刹煌l率分量，并以圖形的方式顯示出各頻率分量的幅度和頻率分布情況，從而全面反映出被測信號的頻譜特性。

頻譜分析儀的工作原理可以概括為:首先，通過輸入端接收待測信號;然后，采用高性能的濾波器和放大器電路對信號進行處理，分離出各個頻率分量;接著，利用檢波電路將這些頻率分量轉換為對應的電壓值;最后，借助顯示單元將這些電壓值以圖形的方式展現出來，形成頻譜曲線圖。通過分析這個頻譜圖，就可以了解被測信號的頻譜特性。

二、使用頻譜分析儀調試高頻放大器的具體步驟

1. 連接設備

首先，要將頻譜分析儀與待測的高頻放大器電路正確連接。一般來說，可以將頻譜分析儀的輸入端與高頻放大器的輸出端相連，這樣就可以監測放大器輸出信號的頻譜特性。如果需要測量放大器的增益特性，還可以將頻譜分析儀的輸入端與放大器的輸入端相連，對比輸入輸出信號的幅度差即可得到放大器的增益值。

2. 設置頻譜分析儀的工作參數

在連接好設備后，需要根據待測高頻放大器的具體工作頻段，適當設置頻譜分析儀的工作參中心頻率、掃描頻帶、分辨率等參數。這些參數的選擇直接關系到測量結果的準確性和有效性。一般來說，中心頻率應該設置在放大器的工作頻段附近，掃描頻帶要能覆蓋放大器的全部工作頻段，分辨率則需要根據實際情況進行合理設置。

3. 觀察并分析頻譜圖

在設置好各項工作參數之后，就可以開始觀察頻譜分析儀顯示的頻譜圖了。通過分析這個頻譜圖，可以了解高頻放大器的工作狀態，發現并定位可能存在的問題。

例如，如果頻譜圖出現雜散信號、諧波失真等情況，就說明放大器的線性特性可能存在問題，需要進一步調試;如果發現輸出信號的幅度與輸入信號存在較大差異，則可能是放大器的增益設置不當;如果頻譜圖呈現出寬帶噪聲的特征，則說明放大器的噪聲性能有待提高。

通過對頻譜圖的仔細分析和解讀，我們就能夠全面了解高頻放大器的工作狀態，找出存在的問題，并采取針對性的措施進行調試和優化。

4. 調整優化電路參數

在診斷出高頻放大器存在的問題之后，就需要通過調整電路參數來進行優化和改進。這包括但不限于:

- 調整偏置電壓，以改善放大器的線性特性;

- 優化匹配電路，降低輸入/輸出的反射損耗;

- 增加濾波電路，減少雜散信號和噪聲;

- 調整放大級聯，提高整體的增益性能。

通過反復調試和優化，直至頻譜圖顯示出理想的特性，高頻放大器就能達到最佳的工作狀態。

三、使用頻譜分析儀調試高頻放大器的注意事項

1. 選擇合適的測量范圍和分辨率

測量高頻放大器時，需要根據其工作頻段合理設置頻譜分析儀的測量范圍和分辨率，以確保能夠全面、準確地捕捉到關鍵的頻譜信息。如果設置不當，可能會漏失一些重要的細節信息。

2. 小心處理輸入信號電平

在連接高頻放大器與頻譜分析儀時，要格外注意輸入信號電平的大小。如果信號電平過高，可能會導致頻譜分析儀的輸入端過載，造成測量數據失真;反之，如果信號電平過低，信噪比就會下降，測量結果也會受到影響。因此，需要根據實際情況適當調整輸入信號電平，確保測量結果的準確性。

3. 注意接地和屏蔽措施

在測量高頻電路時，接地和屏蔽措施顯得尤為重要。不當?shù)慕拥鼗蛘咂帘螘腚s散信號，影響測量精度。因此，要格外注意接地點的選擇，并確保屏蔽措施完善，最大限度地減少外部干擾的影響。

4. 掌握基礎測量技巧

使用頻譜分析儀調試高頻放大器，不僅需要了解儀器的基本工作原理，還需要掌握一些基礎的測量技巧，例如如何正確連接測試線、如何進行幅度和頻率校準等。只有掌握了這些基礎知識和技能，才能夠充分發揮頻譜分析儀的測量性能，獲得可靠的測試結果。

總之，頻譜分析儀是調試高頻放大器的利器，只要我們能夠熟練掌握其使用方法，并注意一些關鍵問題，就一定能夠幫助我們快速診斷和解決高頻放大器在實際應用中遇到的各種問題，確保其能夠穩定、高效地工作。
