如何利用RSA518A頻譜分析儀進行相位噪聲測量？

頻譜分析儀是一種常見的無線測量儀器，在通信、雷達等領域有廣泛應用。其中相位噪聲是一個非常重要的指標，它直接影響通信系統的性能。RSA518A是Tektronix公司推出的一款高性能頻譜分析儀，具有優秀的相位噪聲測量能力。本文將詳細介紹如何利用RSA518A進行相位噪聲測量。

相位噪聲概述

相位噪聲是指信號頻率周圍頻譜的噪聲功率譜密度，用來描述信號相位的抖動。相位噪聲通常以dBc/Hz為單位表示，表示相對于載波功率的噪聲功率密度。

相位噪聲對通信系統性能有很大影響。在接收端，相位噪聲會導致解調誤差，降低信號質量;在發射端，相位噪聲會造成頻譜外輻射，影響鄰近信道。因此精確測量和分析相位噪聲對于優化系統性能至關重要。

RSA518A相位噪聲測量

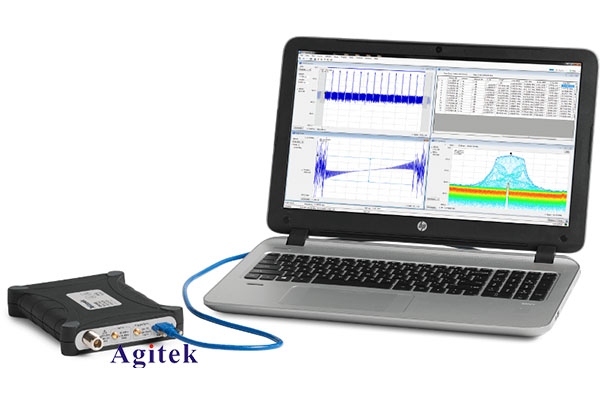

RSA518A采用數字相干接收技術，結合先進的數字信號處理算法，能夠提供優秀的相位噪聲測量性能。下面介紹具體的測量步驟:

1. 儀表設置

首先將儀器連接到待測信號源，并確保輸入信號幅值在儀表的測量范圍內。然后進入相位噪聲測量模式，選擇合適的測量參數，如測量偏移頻率范圍、分辨率帶寬等。

2. 參考信號校準

由于該內部參考源的相位噪聲特性會影響測量結果，因此需要進行參考信號校準。具體步驟是:斷開待測信號，選擇內部參考源作為輸入，測量其相位噪聲特性，并將結果存儲為校準數據。

3. 相位噪聲測量

將待測信號reconnect到RSA518A輸入端口，儀表會自動扣除參考信號的相位噪聲，從而得到待測信號本身的相位噪聲特性。RSA518A會在屏幕上以圖形的方式顯示測量結果。

4. 結果分析

對于測量得到的相位噪聲曲線，用戶可以進一步分析其特點，如噪聲水平、偏移頻率特性等。RSA518A還提供了噪聲集成、歸一化噪聲功率等參數供用戶參考。

相位噪聲測量的注意事項

在使用RSA518A進行相位噪聲測量時，需要注意以下幾點:

1. 輸入信號幅值要適中，過大或過小都會影響測量精度。

2. 保證待測信號和內部參考源的頻率穩定性，否則會引入測量誤差。

3. 選擇合適的測量分辨率帶寬，過窄會降低動態范圍，過寬會降低測量精度。

4. 留意環境噪聲的影響，應選擇相對安靜的環境進行測量。

5. 根據實際需求選擇合適的測量參數，如噪聲集成帶寬等。

RSA518A憑借其出色的相位噪聲測量性能，為用戶提供了一種高效的信號質量分析方案。通過合理設置測量參數，并注意一些關鍵因素，用戶可以充分發揮RSA518A的測量能力，獲得準確可靠的相位噪聲測量結果，為通信系統的優化提供有力支撐。
