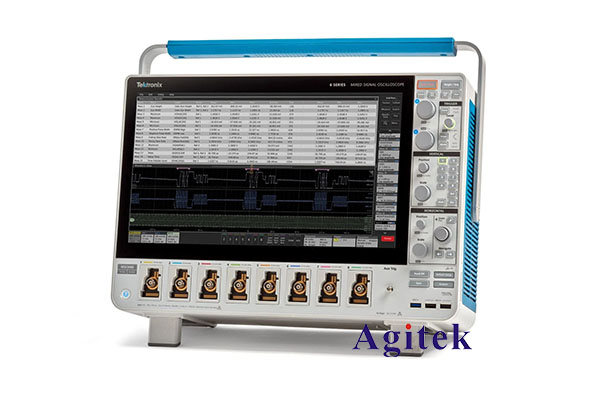

泰克MSO64B示波器設置正弦信號的步驟

一、連接正弦信號源

1. 將正弦信號源連接到示波器的對應通道輸入端。示波器的通道輸入端一般位于前面板或側面板。

2. 確保信號源和示波器的輸入阻抗匹配，通常為50Ω或1MΩ。如果不匹配，可能會導致測量誤差或信號失真。

二、設置通道參數

1. 打開對應的通道，確保通道處于開啟狀態。

2. 設置輸入耦合方式，通常選擇AC耦合可以去除直流分量。

3. 調節輸入電壓范圍，使得信號幅值占滿示波器的垂直分辨率。過大或過小的范圍會影響測量精度。

4. 設置探頭衰減系數，確保示波器能夠正確顯示信號幅值。

三、調整觸發設置

1. 選擇合適的觸發源，通常選擇與測量通道相同的信號源。

2. 設置觸發模式為邊沿觸發，并調節觸發電平使得信號在觸發點附近。

3. 適當調整觸發耦合和噪聲抑制，可以穩定觸發，消除抖動。

四、優化顯示效果

1. 調整時基，使得一個或幾個完整的正弦周期顯示在屏幕上。

2. 適當調整垂直和水平縮放，使信號幅值和周期長度合適顯示。

3. 開啟光標測量，可以直觀讀取信號的幅值、周期、頻率等參數。

4. 如需觀察信號細節，可以使用延遲掃描或滾動顯示模式。

五、保存測量結果

1. 示波器一般都具有存儲測量結果的功能，可以保存當前顯示的波形。

2. 除了波形數據，還可以保存設置參數、測量結果等信息，以備后續分析使用。

3. 導出數據時，示波器通常支持CSV、圖片等常見格式，便于與其他軟件交互。

綜上所述，通過合理設置示波器的各項參數，用戶可以輕松地捕獲并分析正弦信號。MSO64B作為高性能的混合信號示波器，在信號測量、分析等方面提供了強大的功能支持。用戶只需掌握基本的操作步驟，即可充分發揮示波器的性能，高效完成各種測量任務。
