頻譜分析儀測量諧波信號的原理與方法

在電力電子和電機驅動等領域，諧波信號的測量和分析非常重要。諧波會導致電壓和電流畸變，從而對電網和設備造成負面影響。頻譜分析儀作為一種強大的測量工具，可以有效地測量和分析諧波信號。

一、諧波信號的產生與特點

諧波是指基波頻率的整數倍頻率的周期性信號成分。諧波的產生主要有以下幾個原因：

1. 非線性負載：如開關電源、變頻器等非線性設備會產生諧波。

2. 磁飽和：鐵磁材料在飽和區工作時會產生諧波。

3. 整流器：橋式整流器會產生大量三次諧波等。

4. 弧焊機：弧焊過程中會產生大量高次諧波。

諧波信號具有以下特點：

1. 頻率成分為基波頻率的整數倍。

2. 幅值隨次數增加而減小，一般遵循1/n的規律。

3. 相位差各不相同，存在復雜相位關系。

4. 諧波含量通常用總諧波畸變(THD)來表示。

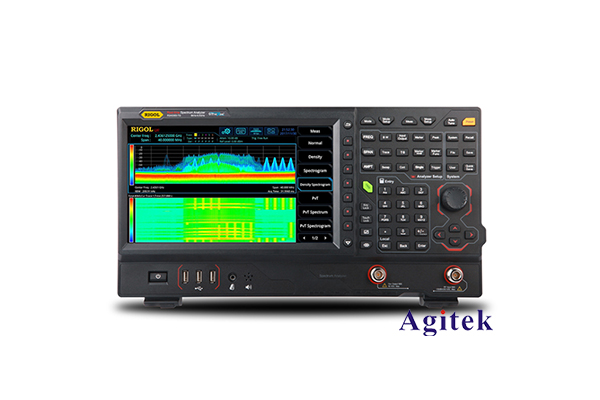

二、頻譜分析儀測量諧波的原理

頻譜分析儀通過傅里葉變換，將輸入的時域信號轉換為頻域信號，從而可以分析出各個頻率成分的幅值和相位。測量諧波的主要步驟如下：

1. 輸入待測信號：將被測信號接入頻譜分析儀的輸入端子。

2. 選擇合適的分辨率帶寬(RBW)：RBW決定了頻譜分析的頻率分辨率，應選擇足夠小的RBW以分辨出各次諧波。

3. 進行頻域分析：頻譜分析儀會顯示出輸入信號的頻譜，包括各次諧波的幅值和頻率。

4. 計算諧波含量：根據各次諧波的幅值，可計算出總諧波畸變(THD)等指標。

5. 分析結果：根據諧波的幅值大小、次數分布等特點進行分析診斷，找出產生諧波的原因。

三、頻譜分析儀測量諧波的注意事項

1. 輸入信號幅值：輸入信號不能過大以免超量程，也不能過小以免信噪比降低。

2. 采樣率設置：采樣率應高于信號最高頻率的2倍，以滿足奈奎斯特采樣定理。

3. 窗函數選擇：合適的窗函數可以減小頻譜泄露，提高測量精度。

4. 測量環境：應盡量避免電磁干擾，保證測量環境穩定。

5. 探頭選擇：使用合適的電壓電流探頭，以獲得準確的測量結果。

總之，頻譜分析儀憑借其強大的頻域分析能力，可以非常有效地測量和分析諧波信號。通過合理設置測量參數，并注意相關事項，可以獲得可靠的諧波測量結果，為電力電子設備的設計和診斷提供重要依據。
