泰克 MSO2012B 示波器直流偏置調整指南

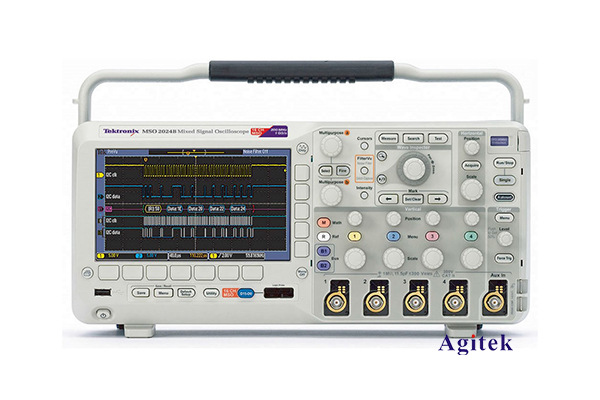

泰克 MSO2012B 是一款高性能的混合信號示波器，擁有廣泛的測量功能和強大的分析能力。其中，直流偏置調整是一項重要的功能，能夠幫助用戶更好地觀察和分析測量信號。本文將詳細介紹如何在 MSO2012B 上調整直流偏置，讓您能夠更好地利用這款示波器進行測量和分析。

1. 什么是直流偏置?

直流偏置是示波器通道的一個基本參數，它決定了信號在示波器屏幕上的垂直位置。當直流偏置設置不當時，會導致信號在屏幕上看不清或者超出屏幕范圍。合理調整直流偏置可以讓信號居中顯示，從而更好地觀察和分析。

2. MSO2012B 直流偏置調整步驟

 進入通道設置菜單

首先，找到您需要調整的通道，然后單擊該通道對應的通道設置按鈕，進入通道設置菜單。

 調整直流偏置

在通道設置菜單中，找到"垂直"選項卡，在其中找到"直流偏置"參數。您可以通過上下調節旋鈕或者直接輸入數值的方式來調整直流偏置。

調整時，請注意觀察示波器屏幕上信號的位置變化，直到信號居中顯示為止。這樣就能確保直流偏置設置得當。

 微調直流偏置

有時候，信號可能仍然無法完全居中顯示。這時可以進一步微調直流偏置。

在通道設置菜單中，找到"微調"選項，這里提供了更細致的直流偏置調整。您可以單擊"微調"選項卡，然后通過上下調節旋鈕或者直接輸入數值來進行微調。

 保存設置

完成直流偏置調整后，記得保存當前的設置。您可以進入"存儲/調用"菜單，選擇"保存設置"選項，輸入文件名并保存。下次使用時就可以直接調用這個保存的設置。

3. 其他調整建議

除了直流偏置，示波器還有其他參數也需要合理調整，才能獲得最佳測量效果。例如:

 垂直檔位

根據待測信號的幅度，適當調整垂直檔位，使信號盡量占滿屏幕，以獲得最佳分辨率。

 時基

根據待測信號的周期，選擇合適的時基，既可以完整顯示一個完整周期，又不會出現過于擁擠的情況。

 觸發設置

合理設置觸發電平和觸發模式，可以穩定顯示待測信號，避免信號跳動。

4. 應用案例

下面我們通過一個具體案例，演示如何在 MSO2012B 上調整直流偏置:

測量一個交流信號，幅度為 5V，偏置為 2V。我們需要讓這個信號在示波器屏幕上居中顯示。

首先，進入通道設置菜單，找到"直流偏置"參數。根據信號的偏置電平2V，我們將直流偏置調整到2V。

調整完成后，觀察示波器屏幕，發現信號仍然無法完全居中。這時，我們進一步使用"微調"功能，將直流偏置微調到1.98V，信號終于完全居中顯示。

最后，我們將這個設置保存下來，下次使用時可以直接調用。

通過本文的介紹，相信您已經掌握了如何在泰克 MSO2012B 示波器上調整直流偏置的方法。合理設置直流偏置可以讓待測信號在示波器屏幕上居中顯示，從而更好地觀察和分析。除此之外，示波器的其他參數設置也同樣重要，希望本文的建議能夠幫助您更好地利用 MSO2012B 完成測量任務。
