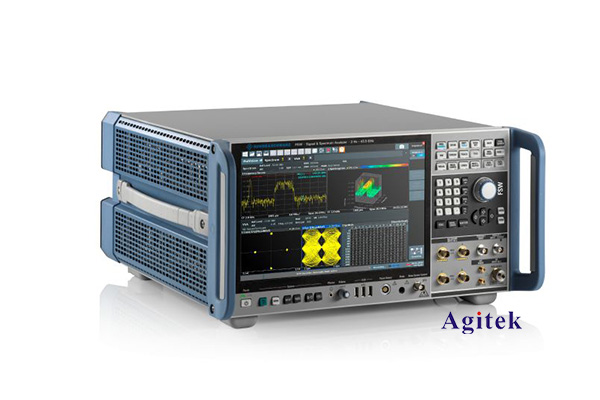

羅德與施瓦茨FSW43頻譜分析儀如惡化設置掃頻模式？

頻譜分析儀是實驗室和工廠中不可或缺的測量工具，能夠幫助我們分析信號的頻域特性。作為業界領先的頻譜分析儀制造商之一，羅德與施瓦茨(Rohde & Schwarz)的FSW43型號集頻率、時間和幅度測量于一體，是研究各類電磁信號的理想選擇。其中掃頻模式是FSW43頻譜分析儀的重要功能之一，讓用戶能夠快速全面地觀察被測信號的頻譜特性。下面我們就來詳細探討一下如何設置FSW43頻譜分析儀的掃頻模式。

一、掃頻模式概述

所謂掃頻模式，是指頻譜分析儀按照預設的頻率范圍和步進，依次測量并顯示各個頻點的信號幅度。這樣做的好處是可以一次性獲取整個頻帶的頻譜信息，方便用戶全面了解被測信號的頻域特性，如諧波含量、雜散成分等。

FSW43頻譜分析儀提供了多種掃頻模式，包括連續掃頻、單次掃頻、手動掃頻等。根據測量目的的不同，用戶可以靈活選擇合適的掃頻方式。比如連續掃頻適用于實時監測信號的變化，單次掃頻則更適合捕獲瞬態信號等。

二、掃頻模式設置步驟

下面我們以FSW43頻譜分析儀為例，詳細介紹一下如何設置掃頻模式:

1. 進入掃頻設置菜單

首先，在FSW43的前面板或觸摸屏上，找到"掃頻"(Sweep)功能鍵，點擊進入掃頻設置菜單。

2. 選擇掃頻模式

在掃頻設置菜單中，可以看到"掃頻類型"(Sweep Type)選項，這里可以選擇連續掃頻、單次掃頻或手動掃頻等模式。根據實際需求進行選擇。

3. 設置掃頻參數

在選定掃頻模式后，還需要進一步設置一些參數，如開始頻率、停止頻率、掃頻時間等。這些參數的設置會直接影響到掃頻的效果，用戶需要根據被測信號的特性進行合理配置。

比如，對于寬帶信號我們可以設置較大的頻率范圍;而對于窄帶信號，則可以縮小頻率范圍以獲得更高的頻率分辨率。掃頻時間的設置也很關鍵，過短可能會導致信號丟失，過長則會降低測量效率。

4. 優化掃頻參數

除了基本的掃頻參數設置，F(xiàn)SW43頻譜分析儀還提供了很多優化功能，幫助用戶獲得更出色的測量效果。比如可以開啟自動分辨率帶寬(RBW)和視頻帶寬(VBW)跟蹤，使帶寬隨掃頻頻率自動調整;還可以選擇合適的檢波模式，如正峰值、負峰值或樣本等，以適應不同類型的信號。

此外，F(xiàn)SW43還支持諧波distortion測量、DANL(噪聲底限)測量等專業功能，用戶可以根據實際需求進行靈活配置。

三、掃頻模式應用案例

下面我們通過一個具體案例，進一步了解FSW43頻譜分析儀掃頻模式的應用:

某工廠生產一種高頻開關電源，需要對其輸出信號的頻譜特性進行分析。首先，我們將FSW43頻譜分析儀連接到開關電源的輸出端，并進入掃頻設置菜單。

根據開關電源的工作頻率，我們將掃頻范圍設置為10kHz~1MHz，掃頻時間設置為500ms。同時開啟自動RBW和VBW跟蹤功能，以獲得最佳的頻率分辨率和動態范圍。

在完成參數設置后，啟動連續掃頻模式，F(xiàn)SW43開始自動掃描這個頻段，并實時顯示出開關電源信號的頻譜圖。從圖中我們可以清楚地觀察到開關電源的工作頻率以及其高次諧波的情況，為后續的濾波設計提供了依據。

此外，如果需要捕獲瞬態信號，我們還可以切換到單次掃頻模式，手動觸發一次掃描，獲取信號的瞬時頻譜特性。總之，F(xiàn)SW43豐富的掃頻功能可以幫助我們?nèi)娣治龈黝愲姶判盘枺请娮庸こ處煵豢苫蛉钡臏y量利器。

綜上所述，羅德與施瓦茨FSW43頻譜分析儀提供了多種靈活的掃頻模式，可以滿足用戶在不同場景下的測量需求。通過合理設置掃頻參數，并結合其他優化功能，用戶可以快速、全面地獲取被測信號的頻域特性，為后續的分析和設計提供有力支持。相信本文的介紹對您使用FSW43頻譜分析儀有所幫助。
