普源示波器如何設置耦合方式？

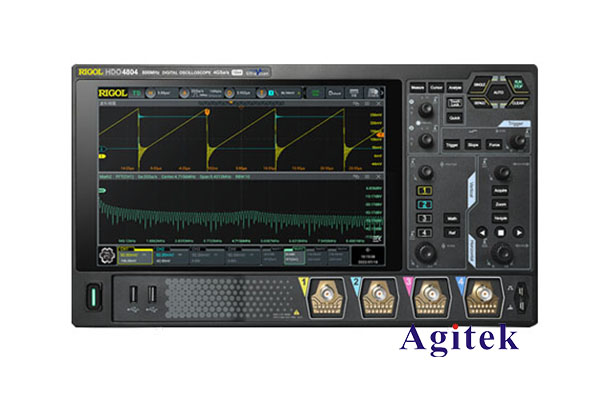

示波器作為一種常見的電子測量儀器，在電子電路調試、故障診斷等領域有著廣泛的應用。示波器的輸入耦合方式設置對于測量信號的準確性至關重要。本文將從示波器輸入耦合的基本原理出發，詳細介紹普源示波器耦合方式的設置及其應用場景。

一、示波器輸入耦合的基本原理

示波器輸入端與被測電路之間存在著電氣連接，這種連接方式被稱為"耦合"。示波器的輸入耦合方式主要分為三種:交流耦合(AC)、直流耦合(DC)和接地(GND)。

1. 交流耦合(AC)

在交流耦合模式下，示波器的輸入端通過一個電容進行耦合。這種方式可以有效濾除輸入信號中的直流分量，使示波器只顯示交流信號成分。交流耦合適用于測量含有直流偏移的交流信號，如正弦波、方波等。

2. 直流耦合(DC)

在直流耦合模式下，示波器的輸入端直接與被測電路相連，沒有任何濾波電路。這種方式可以同時顯示交流和直流信號成分。直流耦合適用于測量包含直流分量的信號，如脈沖信號、斜波信號等。

3. 接地(GND)

在接地模式下，示波器的輸入端與儀器接地端相連。這種方式主要用于檢查儀器和被測電路之間的接地情況，而不用于實際信號測量。

二、普源示波器耦合方式的設置

以某型號普源示波器為例，其輸入耦合方式的設置步驟如下:

1. 進入通道設置界面

在示波器主界面，找到需要設置耦合方式的通道，點擊進入通道設置界面。

2. 選擇耦合方式

在通道設置界面中，找到"耦合"選項，可以選擇"AC"、"DC"或"GND"三種耦合方式中的一種。

3. 調整輸入阻抗

在通道設置界面中，還可以設置輸入阻抗，一般選擇"1MΩ"或"50Ω"。輸入阻抗的選擇需要根據被測電路的特點而定。

4. 點擊確認保存設置

設置完成后，點擊"確認"按鈕保存設置，返回示波器主界面即可。

三、不同耦合方式的應用場景

不同的輸入耦合方式適用于不同類型的測量信號，用戶需要根據實際情況選擇合適的耦合方式。

1. 交流耦合(AC)

適用于測量含有直流偏移的交流信號，如正弦波、方波等。交流耦合可以濾除直流分量，使信號更清晰地顯示在示波器上。

2. 直流耦合(DC)

適用于測量包含直流分量的信號，如脈沖信號、斜波信號等。直流耦合可以完整地顯示信號的直流和交流成分。

3. 接地(GND)

主要用于檢查儀器和被測電路之間的接地情況，而不用于實際信號測量。接地模式可以幫助用戶排查接地問題，確保測量過程的安全性和準確性。

總之，示波器輸入耦合方式的正確設置對于獲取準確的測量結果至關重要。用戶在使用示波器時，需要根據實際測量需求，選擇合適的耦合方式，并結合其他設置參數，才能充分發揮示波器的測量功能。
