羅德與施瓦茨FSV3007頻譜分析儀如何測電磁頻率？
一. 頻譜分析儀簡介

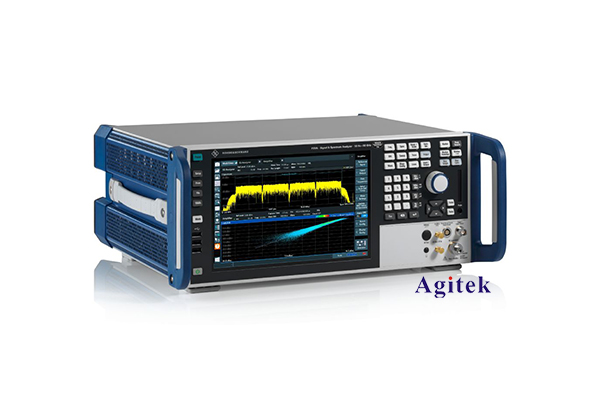

頻譜分析儀是一種常用的電子測量儀器，可以測量和分析各種電信號的頻譜特性。羅德與施瓦茨FSV3007是一款性能優秀的頻譜分析儀，廣泛應用于通信、雷達、航天等領域。它具有優異的動態范圍、分辨率和靈敏度，能夠精確測量各種電磁信號的頻率特性。
二. 使用頻譜分析儀測量電磁頻率的原理
頻譜分析儀測量電磁頻率的基本原理是利用異頻混頻的方法。它首先將被測信號經過前置放大器放大，然后與局部振蕩器信號進行頻率混頻，產生一個中頻信號。該中頻信號的頻率正比于被測信號的頻率，通過測量中頻信號的頻率就可以得到被測信號的頻率。頻譜分析儀內部還包含了濾波器、掃描電路等模塊，能夠自動掃描各個頻段，繪制出被測信號的頻譜圖。
三. 使用FSV3007頻譜分析儀測量電磁頻率的具體步驟
1. 儀器連接：將待測電磁信號源與FSV3007的RF輸入端口相連，并接好接地線。
2. 頻率測量設置：
- 選擇合適的頻率測量范圍，根據被測信號的大致頻率范圍設置Start Freq和Stop Freq。
- 設置分辨率帶寬(RBW)和視頻帶寬(VBW)，合理選擇這兩個參數可以提高測量的動態范圍和精度。
- 設置掃描時間，適當增加掃描時間可以提高測量精度。
- 選擇合適的檢波模式，如峰值檢波、平均檢波等。
3. 頻率測量：
- 啟動頻譜掃描，FSV3007會自動在設定的頻率范圍內掃描并繪制出頻譜圖。
- 觀察頻譜圖上的峰值信號，該信號的橫坐標頻率值即為被測信號的頻率。
- 也可以使用光標功能定位峰值信號，并讀取其精確的頻率值。
4. 結果分析：
- 分析頻譜圖中是否存在諧波或其他干擾信號，對被測信號的頻率特性有更深入的了解。
- 必要時可以調整測量參數，如RBW、VBW等，優化測量結果。
- 記錄測量結果，分析被測信號的頻率特性。
四. 測量精度分析
FSV3007頻譜分析儀具有出色的性能參數，其頻率測量的不確定度主要由以下幾方面因素決定：
1. 本地振蕩源的頻率穩定性和精確度。
2. 中頻濾波器的帶寬和相位特性。
3. 采樣系統的時基精度。
4. 測量環境的溫度和濕度變化。
5. 測量電路的串擾和干擾情況。
通過合理設置測量參數，采取有效的屏蔽和溫度控制措施，可以將頻率測量的不確定度控制在很小的范圍內，滿足大部分場合的測量要求。
五. 應用實例
以測量某通信系統的載波頻率為例，具體步驟如下：
1. 將通信系統的天線或射頻輸出端與FSV3007的RF輸入端相連。
2. 設置FSV3007的測量參數：頻率范圍為2.4~2.5GHz，RBW為100kHz，VBW為30kHz，掃描時間為500ms。
3. 啟動頻譜掃描，觀察頻譜圖并定位主峰值信號。
4. 使用光標定位主峰值，讀取其精確頻率為2.45032GHz。
5. 分析頻譜圖，未發現明顯的諧波或其他干擾信號。
6. 記錄測量結果，該通信系統的載波頻率為2.45032GHz。
總之，利用性能優異的FSV3007頻譜分析儀，可以準確測量各種電磁信號的頻率特性，為通信、雷達等領域的工程應用提供有力支持。合理設置測量參數，采取有效的屏蔽和溫度控制措施，可以最大限度地提高測量精度，滿足不同場合的測量需求。
