羅德與施瓦茨ZNL14矢量網絡分析儀如何測量實時電容？

電容器是電子電路中常見的重要元件，其電容值的大小對電路性能有著重要影響。準確測量電容值是電子設計工程師的基本技能之一。而對于一些動態變化的電容，如電容傳感器等，實時測量電容值更是很多應用場景的關鍵所在。

常見的電容測量方法包括橋式電路法、電荷泄放法和諧振法等，但這些方法往往需要先將待測電容從電路中取出，并采用專門的測量儀器進行離線測量。這種方法對于一些不可拆卸或工作時電容值變化較快的情況來說并不實用。

有鑒于此，本文將介紹如何利用羅德與施瓦茨ZNL14網絡分析儀，直接在電路中對實時變化的電容進行在線測量。

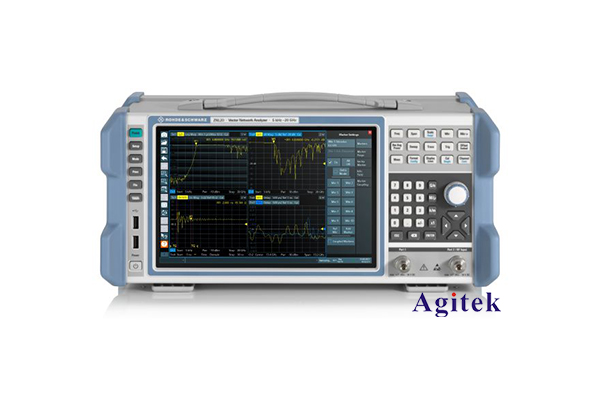

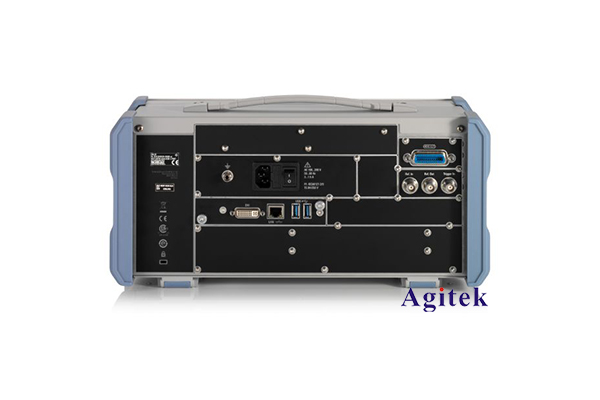

羅德與施瓦茨ZNL14矢量網絡分析儀是一款小型高性能矢量網絡分析儀，頻率范圍覆蓋從100 kHz到3 GHz，在實際測量中表現出色。它采用基于快速傅里葉變換(FFT)的全新測量技術，能夠實現電容、電感、阻抗等參數的實時測量，為動態電路特性分析提供了強大支持。

下面我們來看看具體的測量步驟:

1. 樣品準備

首先需要將待測電容接入網絡分析儀的測試端口，可以采用BNC或SMA接頭進行連接。如果待測電容是焊接在電路板上的，也可以使用測試探針直接夾取測試。需要注意的是，測試線纜的長度和走向會對測量結果產生一定影響，盡量保持測試線纜均勻整潔，減少走線擾動。

2. 儀器設置

打開ZNL14矢量網絡分析儀，選擇"電容測量"模式。在此模式下，儀表會自動識別并顯示待測電容的實時電容值。用戶可以根據具體需求設置測量頻率范圍，一般選擇1 kHz至1 MHz為宜。適當調整分辨率和掃描時間，可以獲得穩定可靠的測量結果。

3. 實時監測

在測量過程中，ZNL14矢量網絡分析儀會實時顯示電容值的變化情況，用戶可以直觀地觀察電容隨時間或外部條件變化的動態特性。對于一些電容傳感器，這種實時監測功能尤為重要，可以幫助工程師快速分析電路工作狀態，及時發現異常情況。

4. 測量精度

ZNL14矢量網絡分析儀采用先進的數字信號處理技術，能夠提供高達0.01 pF的電容測量分辨率，即使是微小電容變化也能精準捕捉。其測量精度可達±0.1%，遠優于傳統電橋測量方法。這對于一些對電容值要求苛刻的應用場合非常有利。

5. 數據記錄

除了實時顯示，ZNL14矢量網絡分析儀還可以將測量數據保存至內置存儲器或導出至PC，方便用戶后續分析和存檔。用戶可以根據需求選擇CSV、Touchstone等常見數據格式進行導出。

綜上所述，利用羅德與施瓦茨ZNL14矢量網絡分析儀，我們可以實現對電路中實時變化電容的在線測量和監控，大大提高了電容測量的靈活性和精度。這對于電容傳感器、諧振電路、濾波電路等應用領域都有重要意義。隨著電子技術的不斷發展，實時電容測量必將在更多領域發揮重要作用。
