羅德與施瓦茨 FSV3044 頻譜分析儀使用教程
羅德與施瓦茨 FSV3044 是一款性能卓越的頻譜分析儀，廣泛應用于電子工程、通信等領域。本文將詳細介紹如何使用該儀器進行頻譜分析。
一、儀器概述
FSV3044 頻譜分析儀具有以下主要特征：
1. 頻率范圍：10 Hz ~ 4 GHz，能夠覆蓋大部分通信領域的頻率需求。
2. 分辨率帶寬：1 Hz ~ 10 MHz，可滿足不同分辨率的要求。
3. 動態范圍：典型值為 >100 dB，能夠測量強弱信號。
4. 噪聲底平：<-163 dBm (1 Hz)，適用于測量微弱信號。
5. 掃描速度：最快 12.5 μs/頻程，可捕獲瞬態信號。
6. 豐富的測量功能，包括功率譜密度、占空比、鄰道功率比等。

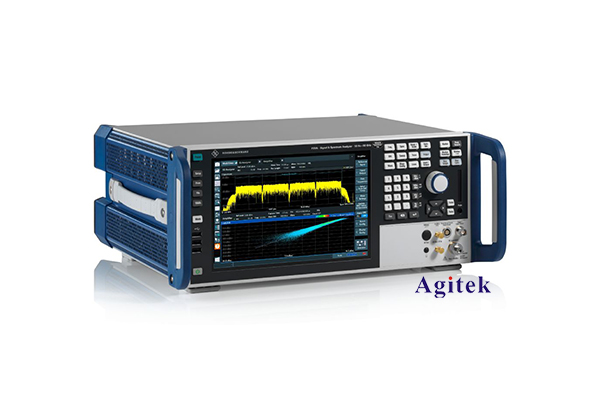

二、儀器前面板介紹
FSV3044 的前面板布局主要部件如下：
1. 顯示屏：4.1 英寸彩色 TFT 液晶屏，分辨率 800x480。
2. 功能鍵：包括 Preset、Mode、Meas 等，用于選擇儀器模式和測量功能。
3. 旋鈕和方向鍵：用于控制光標移動和參數調整。
4. 輸入端口：提供 50Ω RF 輸入接口。

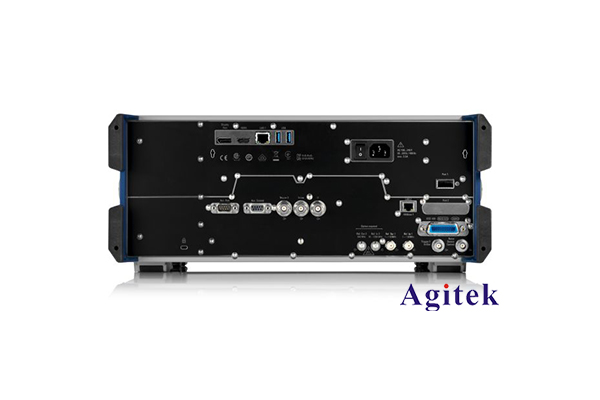

5. 其他接口：USB、LAN、GPIB 等，用于數據傳輸和遙控。
三、基本測量步驟
1. 開機并預熱：等待儀器預熱約 30 分鐘以獲得最佳性能。
2. 設置輸入信號：將待測信號通過 RF 輸入端口接入儀器。
3. 選擇測量模式：按 Mode 鍵選擇所需的測量模式，如頻譜分析、鄰道功率等。
4. 設置測量參數：根據測量需求，調整中心頻率、掃描寬度、分辨率帶寬等參數。
5. 執行測量：按 Meas 鍵開始測量，并觀察顯示屏上的測量結果。
6. 分析測量數據：利用儀器的光標功能或保存數據進行進一步分析。
四、常用測量功能介紹
1. 頻譜分析：
- 中心頻率、掃描寬度的設置
- 分辨率帶寬、視頻帶寬的選擇
- 幅度單位的設置(dBm、dBuV 等)
- 跟蹤發生器功能的使用
2. 功率測量：
- 占空比測量
- 鄰道功率比測量
- 功率譜密度測量
3. 其他功能：
- 噪聲系數測量
- 相位噪聲測量
- 諧波失真測量
五、數據保存和遠程控制
1. 數據保存：
- 可將測量數據保存為 .csv 或 .dat 格式
- 支持 USB 存儲設備和 LAN 網絡傳輸
- 可保存儀器設置，便于后續重復測量
2. 遠程控制：
- 支持 SCPI 命令集，可通過 GPIB、LAN 接口進行編程控制
- 配備專用的 FSV-K40 遠程控制軟件
- 可實現數據采集、測量自動化等功能
綜上所述，羅德與施瓦茨 FSV3044 頻譜分析儀憑借其出色的性能和豐富的測量功能，廣泛應用于電子工程、通信等領域。通過掌握本文所介紹的使用方法，相信讀者一定能夠充分利用該儀器完成各種頻譜測量任務。
