普源DS81304示波器脈沖調制測試

現代電子電路中廣泛應用的脈沖調制技術是一種重要的信號處理方式。脈沖調制技術主要包括脈沖幅度調制（PAM）、脈沖位置調制（PPM）和脈沖寬度調制（PWM）等。這些調制技術在通信、控制、測量等領域廣泛應用。對脈沖調制信號的測試和分析是保證電子系統正常工作的重要前提。

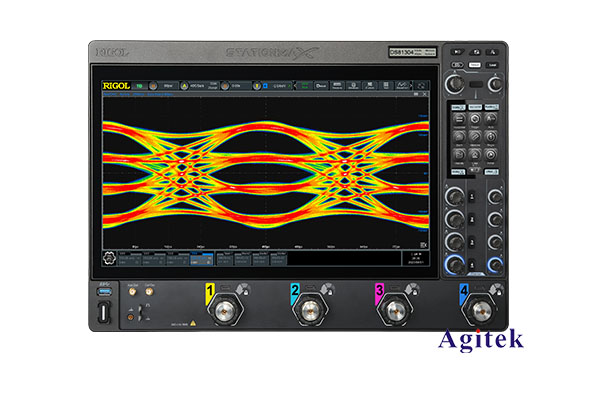

普源DS81304是一款具有出色性能的數字示波器，可廣泛應用于脈沖調制信號的測試和分析。本文將重點介紹如何利用DS81304示波器對脈沖調制信號進行測試和分析。

一、脈沖調制原理

1. 脈沖幅度調制（PAM）

PAM是最基本的脈沖調制方式，其原理是用信號的幅度值來調制脈沖的幅度，脈沖寬度和脈沖位置保持不變。PAM信號的特點是幅度可變，但脈沖寬度和脈沖位置恒定。

2. 脈沖位置調制（PPM）

PPM是將信號的幅度值轉換為脈沖位置的變化，脈沖寬度和脈沖幅度保持不變。PPM信號的特點是脈沖位置可變，但脈沖寬度和脈沖幅度恒定。

3. 脈沖寬度調制（PWM）

PWM是將信號的幅度值轉換為脈沖寬度的變化，脈沖位置和脈沖幅度保持不變。PWM信號的特點是脈沖寬度可變，但脈沖位置和脈沖幅度恒定。

二、DS81304示波器脈沖調制測試

1. 測試設置

將待測脈沖調制信號連接到DS81304示波器的輸入通道，根據需要設置示波器的時基、電壓檔位、觸發等參數。

2. 脈沖幅度調制（PAM）測試

打開示波器的游標功能，可以測量PAM信號的脈沖幅度、脈沖寬度和脈沖間隔等參數。利用快速傅里葉變換(FFT)可以分析PAM信號的頻譜特性。

3. 脈沖位置調制（PPM）測試

通過示波器的游標功能，可以測量PPM信號的脈沖位置、脈沖寬度和脈沖幅度等參數。利用示波器的數字存儲功能，可以采集PPM信號的波形并進行離線分析。

4. 脈沖寬度調制（PWM）測試

利用示波器的游標功能，可以測量PWM信號的脈沖寬度、脈沖幅度和脈沖周期等參數。通過示波器的數字存儲和光標測量功能，可以準確測量PWM信號的各項參數。

5. 測試結果分析

通過對脈沖調制信號的測試，可以分析信號的失真情況、噪聲水平、頻譜特性等，為后續的電路優化和性能改進提供重要依據。

普源DS81304數字示波器憑借其出色的性能，可廣泛應用于脈沖調制信號的測試和分析。本文詳細介紹了利用DS81304示波器對PAM、PPM和PWM等典型脈沖調制信號進行測試和分析的方法，為從事電子電路設計、調試和測試的工程師提供了有價值的參考。
