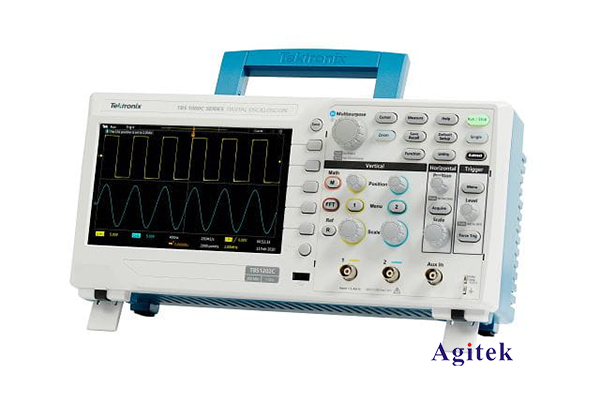

泰克 TDS2004C示波器的余暉功能使用指南

一、什么是余暉功能?

余暉功能是示波器的一個常見功能，它可以在示波器屏幕上保留并顯示一定時間內的波形軌跡，使觀察波形變化趨勢更加直觀。開啟余暉功能后，示波器屏幕上會出現波形痕跡的"余暉"效果，即當前波形會漸漸變淡直至消失。這種功能對于分析動態信號、觀察瞬態現象非常有幫助。

二、如何開啟TDS2004C示波器的余暉功能?

1. 進入"顯示"菜單

按下示波器前面板上的"DISPLAY"按鍵，即可進入"顯示"菜單。

2. 選擇"余暉"選項

在"顯示"菜單中，找到"余暉"選項，使用旋鈕或方向鍵選擇打開此功能。

3. 設置余暉時間

在余暉選項下，可以設置余暉的持續時間。可選擇的余暉時間包括:Off、0.5秒、1秒、2秒、5秒等。根據實際需要選擇合適的時間長度。

4. 調整余暉強度(可選)

在"顯示"菜單中，還可以找到"余暉強度"選項，通過調整此參數可以控制余暉痕跡的濃淡程度，以達到最佳觀察效果。

通過以上4個步驟，即可輕松開啟TDS2004C示波器的余暉功能。下面我們來看看余暉功能的具體應用場景。

三、余暉功能的典型應用場景

1. 觀察信號的動態變化趨勢

開啟余暉功能后，示波器屏幕會保留之前一段時間內的波形軌跡，可以直觀地觀察信號隨時間的變化情況，有利于分析信號的動態特性。例如，可以觀察開關電源輸出電壓的波動情況，或者觀察放大電路輸出的毛刺變化。

2. 捕捉瞬態事件

有時我們需要觀察一些瞬態現象，如電路啟動時的浪涌電流、繼電器吸合時的接觸彈跳等。這些事件持續時間很短，如果不開啟余暉功能，很容易錯過。開啟余暉后，即使瞬態事件已經結束，我們也能在屏幕上看到它的"余暉"，有助于深入分析。

3. 分析周期性信號

對于周期性信號，如正弦波、脈沖波等，開啟余暉功能可以更清晰地觀察到一個周期內的波形變化情況。通過觀察余暉效果，可以更直觀地分析信號的失真、毛刺、峰值等特性。

4. 觸發調整優化

在進行觸發電平和時間設置時，余暉功能也很有幫助。通過觀察波形的余暉效果，可以更準確地判斷觸發條件是否符合要求，從而調整觸發參數以獲得理想的捕獲效果。

綜上所述，TDS2004C示波器的余暉功能為波形觀察和分析提供了強大的輔助手段，在日常工作中 施用得當可以大大提高工作效率。希望本文對您使用TDS2004C示波器有所幫助。
