羅德與施瓦茨FSV3030頻譜分析儀測channelpower設置指南

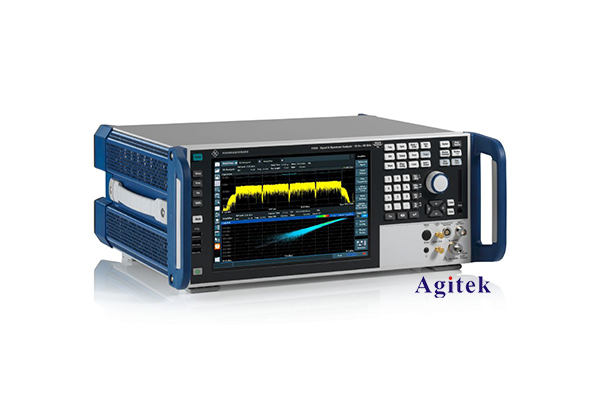

頻譜分析儀是電子工程領域常用的重要測量儀器，可以對各種信號的頻譜特性進行分析和測量。其中，功率測量是頻譜分析儀最基本和常用的功能之一。羅德與施瓦茨FSV3030頻譜分析儀作為該公司推出的高端產品之一，具備豐富的測量功能和優異的性能指標，廣受電子工程師的青睞。

在頻譜分析儀的功率測量功能中，channel power測量是一種常用的測量模式。該模式可以快速準確地測量信號在某個指定頻率范圍內的總功率值，為電路設計、信號分析等提供了重要依據。本文將針對FSV3030頻譜分析儀的channel power測量功能進行詳細探討，希望對相關從業人員的工作有所幫助。

一、 channel power測量功能簡介

channel power測量是頻譜分析儀的一種常見測量模式，主要用于測量信號在某個指定頻率范圍內(即頻率通道)的總功率值。該測量模式廣泛應用于通信系統、雷達系統等領域，可以快速準確地獲取信號功率數據，為系統設計、調試等提供依據。

FSV3030頻譜分析儀的channel power測量功能可以通過設置頻率范圍、分辨率帶寬等參數來實現對指定頻段信號功率的測量。該功能具有以下特點：

1. 測量精度高：通過設置適當?shù)姆直媛蕩?RBW)和視頻帶寬(VBW)，可以獲得較高的測量精度，滿足工程應用的需求。

2. 測量速度快：利用FSV3030的高速掃描和數據處理能力，可以快速完成channel power測量，提高工作效率。

3. 測量靈活性強：可以設置不同的頻率范圍和分辨率帶寬，滿足各種測量需求。

因此，F(xiàn)SV3030頻譜分析儀的channel power測量功能在電子工程領域具有廣泛的應用前景，值得深入探討和學習。

二、 channel power測量參數設置

要進行準確可靠的channel power測量，需要合理設置相關測量參數。FSV3030頻譜分析儀的channel power測量主要涉及以下幾個參數：

1. 中心頻率(Center Freq)

中心頻率是指待測信號所在的中心頻點。設置合理的中心頻率可以確保待測信號完全包含在測量頻段內。

2. 頻率跨度(Span)

頻率跨度決定了測量的頻段寬度。一般情況下，頻率跨度應該大于或等于channel power測量的頻率范圍，以確保完整捕獲待測信號。

3. 分辨率帶寬(RBW)

分辨率帶寬決定了頻譜分析儀的頻率分辨能力。在channel power測量中，RBW應根據待測信號的帶寬進行合理選擇。一般情況下，RBW應小于待測信號帶寬的1/3~1/5。

4. 視頻帶寬(VBW)

視頻帶寬決定了信號幅度的平滑程度。在channel power測量中，VBW應小于或等于RBW，以避免測量誤差。

5. 檢波模式(Detector)

檢波模式?jīng)Q定了頻譜分析儀對信號幅度的檢測方式。在channel power測量中，通常選擇RMS(均方根)檢波模式，可以準確反映信號的有效功率。

6. 測量時間(Sweep Time)

測量時間決定了頻譜分析儀的掃描速度和數據采樣密度。合理設置測量時間可以確保采集到足夠的信號樣本，提高測量精度。

通過合理設置以上參數，可以確保FSV3030頻譜分析儀的channel power測量結果準確可靠。下面將結合具體應用案例進行詳細說明。

三、 channel power測量方法及注意事項

以下以一個典型的通信系統信號為例，介紹FSV3030頻譜分析儀的channel power測量方法及注意事項。

1. 測量準備

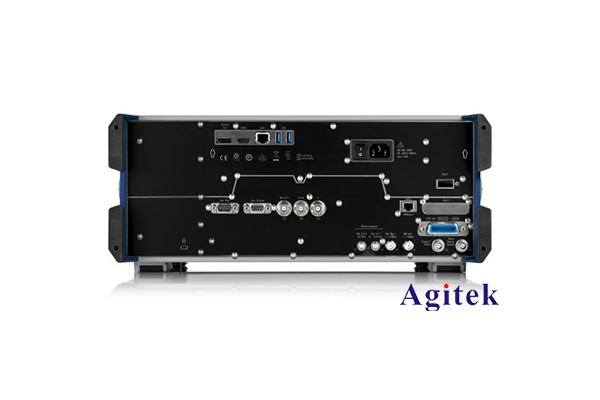

(1) 連接被測信號至FSV3030的輸入端口。

(2) 在儀表前面板或菜單中選擇"Channel Power"測量模式。

2. 參數設置

(1) 設置中心頻率(Center Freq)為待測信號的中心頻率。

(2) 設置頻率跨度(Span)為待測信號的帶寬。

(3) 設置分辨率帶寬(RBW)小于待測信號帶寬的1/3~1/5。

(4) 設置視頻帶寬(VBW)小于或等于RBW。

(5) 選擇RMS(均方根)檢波模式。

(6) 根據信號特性和測量要求，適當調整測量時間(Sweep Time)。

3. 測量與分析

(1) 在頻譜圖上觀察待測信號，確保完全包含在測量頻段內。

(2) 啟動channel power測量，觀察測量結果。

(3) 根據測量結果分析信號功率是否滿足要求。如果不滿足，可以適當調整測量參數后重新測量。

4. 注意事項

(1) 確保待測信號幅度在FSV3030的測量動態范圍內，避免過載。

(2) 合理選擇RBW和VBW參數，以獲得滿足精度要求的測量結果。

(3) 根據信號特性選擇合適的測量時間，確保采集到足夠的信號樣本。

(4) 如果測量結果存在明顯偏差，可嘗試調整檢波模式或其他參數。

(5) 定期校準FSV3030頻譜分析儀，確保測量結果的長期穩定性。

總之，F(xiàn)SV3030頻譜分析儀的channel power測量功能操作靈活，適用于各類通信系統和電子電路的功率測量。只要合理設置相關參數，即可快速高效地完成channel power測量，為工程實踐提供有價值的數據支持。

頻譜分析儀作為電子工程領域的重要測量工具，其channel power測量功能在實際應用中扮演著關鍵角色。本文針對羅德與施瓦茨FSV3030頻譜分析儀的channel power測量功能進行了詳細分析，包括功能簡介、參數設置方法以及測量注意事項等，希望能為相關從業人員提供有益的參考和指導。
