泰克TBS1202C數字示波器怎么放大波形？

作為電子工程師或電子愛好者，對示波器的操作使用是非常重要的技能之一。泰克TBS1202C數字示波器作為一款性價比較高的入門級示波器，備受廣大電子制作者的青睞。那么，如何利用這款示波器放大觀察波形信號呢?本文將為您詳細介紹操作步驟，希望對您有所幫助。

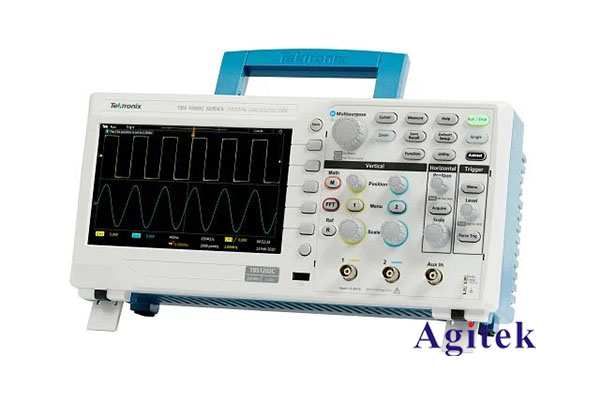

一、泰克TBS1202C數字示波器的參數配置

泰克TBS1202C數字示波器具有以下主要參數：

1. 采樣率：1GS/s，實時采樣

2. 帶寬：200MHz

3. 通道數：2通道

4. 垂直靈敏度：2mV/div-10V/div

5. 水平時基：1ns/div-50s/div

在使用示波器放大波形之前，需要先對示波器的相關參數進行合理的設置。比如：

1. 選擇需要觀察的通道，一般為CH1或CH2。

2. 根據待觀察信號的峰峰值大小，合理設置垂直靈敏度。通常從10V/div開始，逐步降低靈敏度，直至波形占滿整個屏幕。

3. 根據信號頻率，設置合適的水平時基。時基越小，波形顯示越細致。

4. 開啟光標測量功能，可以測量波形的幅度、周期等參數。

二、使用垂直放大功能放大波形

泰克TBS1202C數字示波器具有強大的垂直放大功能，可以對波形進行放大觀察。操作步驟如下：

1. 選擇需要放大的通道，如CH1。

2. 按下前面板上的"CH1 VOLTS/DIV"旋鈕，屏幕上將出現垂直放大操作菜單。

3. 順時針旋轉"CH1 VOLTS/DIV"旋鈕，可以放大波形的垂直高度。逆時針旋轉則可減小波形高度。

4. 同時也可以使用屏幕上的"VERTICAL"菜單按鈕進行垂直放大操作。

5. 通過調節垂直靈敏度，可以使波形占滿整個屏幕，達到最佳觀察效果。

三、使用水平放大功能放大波形

除了垂直放大，TBS1202C示波器還具有水平放大功能，可以對波形的水平方向進行放大觀察。操作步驟如下：

1. 按下前面板上的"SEC/DIV"旋鈕，屏幕上將出現水平放大操作菜單。

2. 順時針旋轉"SEC/DIV"旋鈕，可以放大波形的水平寬度。逆時針旋轉則可減小波形寬度。

3. 同時也可以使用屏幕上的"HORIZONTAL"菜單按鈕進行水平放大操作。

4. 通過調節水平時基，可以放大波形細節，觀察信號的微小變化。

綜上所述，泰克TBS1202C數字示波器具有強大的垂直和水平放大功能，可以幫助用戶放大觀察波形信號的細節。合理設置示波器的各項參數，并靈活運用放大功能，可以大大提高波形分析的效率和準確性。希望本文的介紹對您使用TBS1202C示波器有所幫助。
