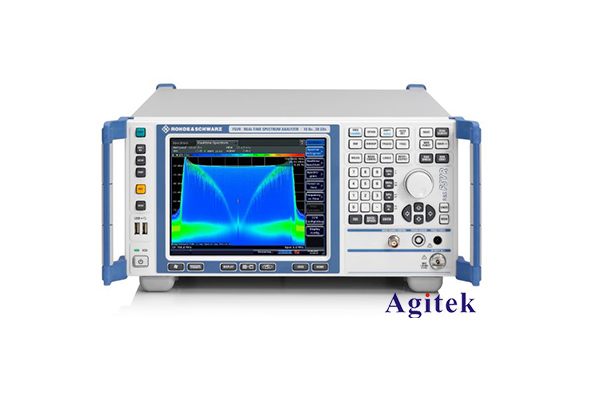

羅德與施瓦茨頻譜分析儀的曲線和頻譜振動分析

頻譜分析儀作為一種常見的測量儀器，廣泛應用于聲音、電子、機械等領域，它能夠準確地分析信號的頻譜特性。其中，羅德與施瓦茨頻譜分析儀憑借其優秀的性能，成為業界公認的高端測量設備。

一、頻譜分析儀的工作原理

頻譜分析儀的工作原理是將復雜的時域信號轉換為頻域信號，通過分析信號在頻域上的分布情況來判斷其特性。這一過程主要包括以下幾個步驟：

1. 采集信號：頻譜分析儀首先將被測信號轉換為數字信號，以便后續的數字信號處理。

2. 傅里葉變換：利用快速傅里葉變換(FFT)算法，將時域信號轉換為頻域信號，得到信號的頻譜分布。

3. 幅度和相位分析：頻譜分析儀測量并顯示信號在各個頻率點上的幅度和相位，為用戶提供全面的頻譜信息。

4. 數據處理和顯示：最后，頻譜分析儀會將測量結果以曲線圖的形式顯示出來，供用戶分析和判斷。

二、羅德與施瓦茨頻譜分析儀的曲線分析

羅德與施瓦茨頻譜分析儀擅長通過曲線圖來展現信號的頻譜特性。常見的曲線圖有：

1. 幅度-頻率曲線：反映信號在各個頻率點上的幅度分布。可用于分析信號中的諧波成分、噪聲水平等。

2. 相位-頻率曲線：反映信號在各個頻率點上的相位變化情況。可用于分析信號的時延、相位失真等。

3. 3D瀑布圖：在頻率-時間-幅度三個維度上展現信號隨時間的頻譜變化?？捎糜诜治鲂盘柕臅r變特性。

通過分析這些曲線圖，我們可以全面地了解被測信號的頻譜特性，進而對其進行故障診斷、優化設計等操作。

三、頻譜分析儀的頻譜振動分析

除了曲線圖，頻譜分析儀還可以通過頻譜振動來反映信號的特性。頻譜振動是指信號在頻域上的能量分布情況，表現為頻譜線的高低起伏。

通過分析頻譜振動，我們可以獲取以下信息：

1. 信號的主頻及諧波分布：頻譜線的主峰值對應信號的主頻，次峰值對應諧波。

2. 噪聲水平：頻譜線之間的背景噪聲水平反映了信號的信噪比。

3. 調制特性：調制信號會在頻譜上產生邊帶，邊帶的位置和振幅反映了調制特性。

4. 周期性特征：周期性信號在頻譜上會呈現等間距的峰值，間距對應信號的周期。

總之，羅德與施瓦茨頻譜分析儀憑借其出色的性能，能夠為用戶提供全面的頻譜分析功能。通過分析曲線圖和頻譜振動，用戶可以深入挖掘被測信號的各項特性，為故障診斷、性能優化等工作提供有力支撐。
