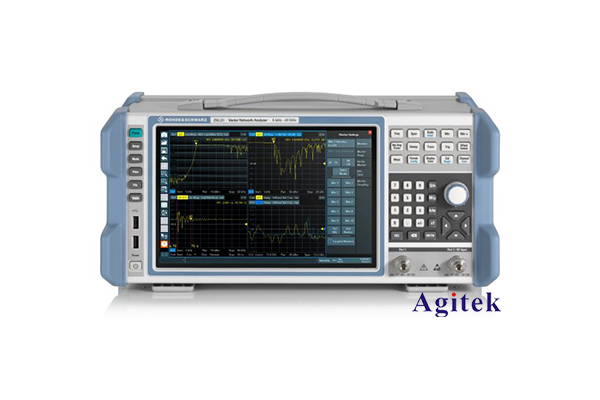

羅德與施瓦茨矢量網絡分析儀測量天線駐波比步驟

一、什么是天線駐波比?

天線駐波比(Voltage Standing Wave Ratio， VSWR)是衡量天線匹配狀態的重要指標。它反映了天線輸入阻抗與源阻抗之間的匹配程度。VSWR值越接近1，表示天線越能有效地吸收和輻射電磁能量，從而提高通信系統的傳輸效率。

二、使用羅德與施瓦茨矢量網絡分析儀測量天線駐波比的步驟

1. 準備工作

- 確保網絡分析儀已通電并預熱足夠長時間。

- 連接天線與網絡分析儀的測試端口。

- 設置網絡分析儀的工作頻段，覆蓋天線的工作頻段。

2. 校準網絡分析儀

- 選擇合適的校準套件，如開路、短路和50歐姆標準負載。

- 按照儀器提示，依次對各個校準標準進行測量和保存。

- 完成校準后，網絡分析儀即可進行精確的測量。

3. 測量天線的駐波比

- 選擇網絡分析儀的"反射系數"測量模式。

- 調整頻率掃描范圍，覆蓋天線的工作頻段。

- 觀察并記錄天線在工作頻段內的駐波比數值。

- 找出駐波比最小(最佳匹配)的工作頻點。

4. 分析測量結果

- 檢查天線在工作頻段內的駐波比是否符合要求，通常應小于2:1。

- 如果駐波比過高，需要調整天線的物理結構或饋電線路，以改善匹配。

- 記錄下駐波比最小的工作頻點，作為天線的最佳工作頻率。

通過以上步驟，您就可以使用羅德與施瓦茨網絡分析儀準確測量天線的駐波比，并優化天線的匹配狀態，提高通信系統的性能。
