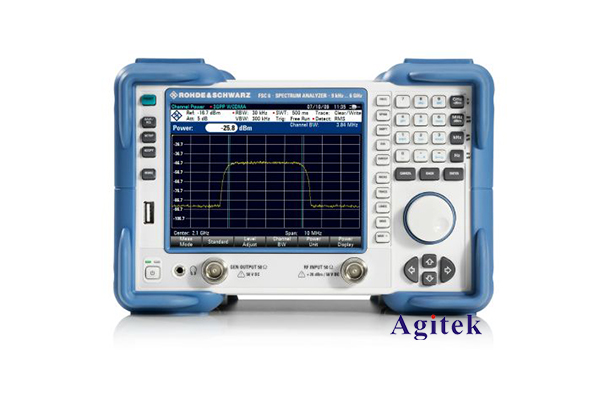

羅德與施瓦茨FSC3頻譜分析儀測量脈沖周期的方法

作為一款專業的頻譜分析儀，羅德與施瓦茨FSC3頻譜分析儀能夠準確測量各種信號的脈沖周期。下面我們來詳細了解一下它是如何實現這一功能的。

一、頻譜分析儀測量脈沖周期的原理

頻譜分析儀通過對輸入信號進行快速傅里葉變換(FFT)，可以得到該信號在頻域上的幅頻特性。對于脈沖信號來說，其頻譜會呈現出一系列等間隔的諧波峰值。這些諧波峰值的間隔頻率正好等于脈沖信號的基頻，也就是脈沖周期的倒數。

因此，只要頻譜分析儀能夠準確測量出這些諧波峰值的間隔頻率，就可以反推出脈沖信號的周期。這就是頻譜分析儀測量脈沖周期的基本原理。

二、羅德與施瓦茨FSC3的測量步驟

1. 將待測脈沖信號接入FSC3的輸入端。

2. 選擇合適的分辨率帶寬(RBW)，以確保能夠清晰分辨出諧波峰值。一般來說，RBW應小于脈沖信號基頻的1/10。

3. 啟動頻譜掃描，觀察頻譜圖上出現的諧波峰值。

4. 選擇兩個相鄰的諧波峰值，測量它們之間的頻率間隔Δf。

5. 根據公式T=1/Δf計算出脈沖信號的周期T。

三、測量技巧與注意事項

1. 選擇合適的觸發模式和電平，確保FSC3能夠穩定觸發并捕獲完整的脈沖信號。

2. 適當調整輸入衰減和參考電平，避免輸入信號過載或幅度不足。

3. 觀察諧波峰值的噪聲水平，適當調整RBW和視頻帶寬(VBW)以提高測量精度。

4. 對于脈沖寬度較窄的信號，可以考慮使用更高的采樣率和分辨率來提高時間分辨率。

5. 如果脈沖信號存在較強的諧波失真，可以嘗試使用數字解調技術來提取基波成分。

總之，借助FSC3頻譜分析儀強大的信號分析功能，用戶可以快速準確地測量各種脈沖信號的周期特性，為后續的系統調試和性能優化提供有價值的數據支持。
