羅德與施瓦茨矢量網絡分析儀測量差分回波損耗的原理與方法

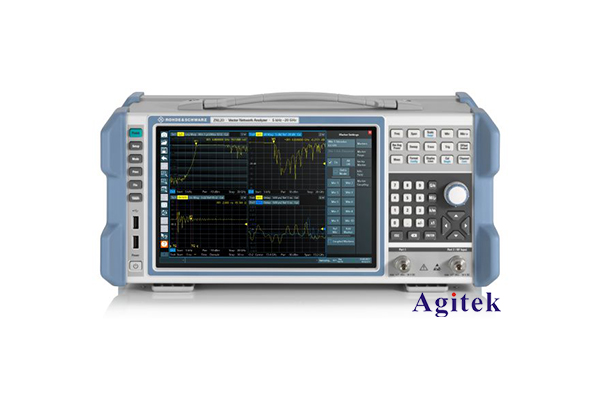

差分信號廣泛應用于高速數字電路、射頻通信和電力電子等領域，準確測量其性能指標對于電路設計和系統調試至關重要。

一、差分回波損耗的概念

差分信號是由兩根平衡的傳輸線組成的，其中一根為正相位，另一根為負相位。差分回波損耗(Differential Return Loss， DRL)是描述差分信號在傳輸過程中發生反射的指標，反映了差分端口與特性阻抗之間的匹配程度。DRL越小，說明差分信號的反射越小，傳輸效率越高。

DRL的計算公式為:

DRL = -20log10(|Sdd11|)

其中，Sdd11是差分S參數矩陣的對角線元素，表示差分端口的反射系數。

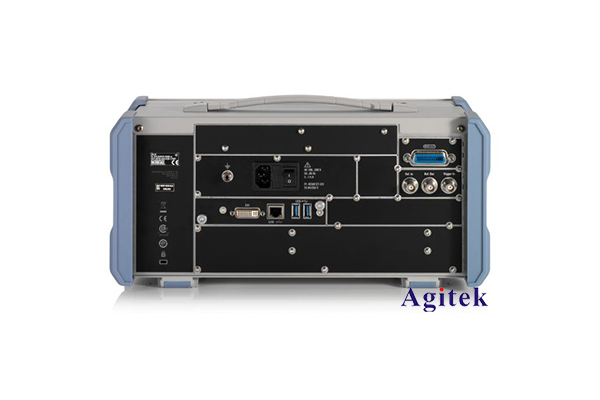

二、VNA測量差分回波損耗的方法

1. 校準VNA

在測量差分回波損耗前，需要先對VNA進行校準，消除測試線纜、連接器等環節的系統誤差。常用的校準方法有SOLT(Short-Open-Load-Thru)、TOSM(Thru-Open-Short-Match)等，選擇合適的校準套件并按照操作步驟進行校準。

2. 設置測量模式

VNA通常具有單端口和差分端口兩種測量模式。測量差分回波損耗時，需要將VNA切換到差分端口模式，并將測試探頭連接到待測差分端口。

3. 測量S參數

在差分端口模式下，VNA可以直接測量Sdd11參數，即差分端口的反射系數。根據前述公式，即可計算出差分回波損耗。

需要注意的是，VNA的測量結果是基于理想的50Ω單端系統環境，而實際的差分系統可能存在不對稱特性。為了提高測量精度，可以采取以下措施:

(1) 使用高質量的差分探頭，降低探頭本身的寄生參數影響。

(2) 在測試夾具或PCB上設置良好的公共接地參考，減小共模干擾。

(3) 采用TRL(Thru-Reflect-Line)校準方法，校準出差分系統的特性阻抗。

(4) 測量時保持探頭與待測設備之間的距離和角度，減小測量重復性誤差。

三、測量結果分析與應用

通過VNA測量得到的差分回波損耗曲線，可以分析以下信息:

1. 頻率響應特性

觀察DRL隨頻率的變化趨勢，可以了解差分信號在傳輸通道中的頻率特性，為設計濾波電路提供依據。

2. 匹配情況

DRL值越小，說明差分端口與特性阻抗的匹配越好，反射損耗越小。可以根據DRL的峰值位置和幅度，優化差分布線的阻抗匹配設計。

3. 信號完整性

DRL反映了差分信號在傳輸過程中的反射情況，可用于分析信號完整性問題，如串?dāng)_、眼圖畸變等。

總之，羅德與施瓦茨矢量網絡分析儀是測量差分回波損耗的有力工具，結合正確的測量方法和分析手段，可以為差分電路的設計、調試和優化提供有價值的信息。作為專業人士，我希望這篇文章能夠幫助大家更好地掌握這一測量技術。
