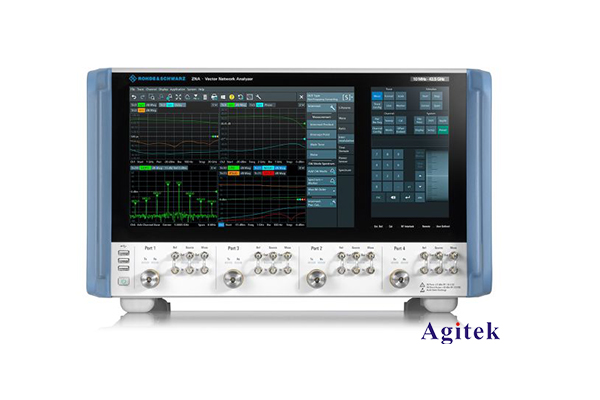

羅德與施瓦茨矢量網絡分析儀測電磁屏蔽

電磁屏蔽是一種重要的電磁兼容性技術，能夠有效地阻擋或吸收電磁輻射，保護電子設備免受干擾。而羅德與施瓦茨矢量網絡分析儀(Vector Network Analyzer， VNA)作為一種高精度的射頻測量儀器，在電磁屏蔽性能測試中扮演著重要角色。本文將從羅德與施瓦茨矢量網絡分析儀測電磁屏蔽的基本原理、測試方法以及應用案例等方面，為讀者全面介紹VNA在電磁屏蔽測試中的應用。

一、羅德與施瓦茨矢量網絡分析儀的基本原理

羅德與施瓦茨VNA是一種利用網絡參數測量技術對射頻電路進行分析的儀器。它通過測量被測設備的輸入輸出信號的幅度和相位關系，計算出S參數(散射參數)。S參數反映了被測設備對電磁波的反射、透射和吸收特性，是分析電磁屏蔽性能的重要依據。

VNA的工作原理如下:1)發射端產生一個已知幅度和相位的射頻信號，2)將信號注入被測設備，3)測量被測設備的輸入輸出信號的幅度和相位關系，4)根據測量結果計算出S參數。通過分析S參數的變化，可以評估被測設備的電磁屏蔽性能。

二、VNA在電磁屏蔽測試中的應用

1. 反射特性測試

VNA可以測量被測設備的反射系數S11，反映了電磁波在設備表面的反射特性。通過分析S11，可以評估設備的屏蔽效果。

2. 透射特性測試

VNA可以測量被測設備的透射系數S21，反映了電磁波穿透設備的特性。通過分析S21，可以評估設備的屏蔽效果。

3. 吸收特性測試

VNA可以測量被測設備的吸收系數，反映了電磁波在設備內部的吸收特性。通過分析吸收系數，可以評估設備的屏蔽效果。

4. 頻率特性測試

VNA可以在寬頻段內測量被測設備的S參數，反映了設備在不同頻率下的屏蔽性能。這對于分析設備在不同工作環境下的屏蔽效果很有幫助。

5. 角度特性測試

羅德與施瓦茨矢量網絡分析儀可以測量被測設備在不同入射角度下的S參數，反映了設備在不同方向上的屏蔽性能。這對于分析設備在復雜電磁環境下的屏蔽效果很有幫助。

綜上所述，羅德與施瓦茨矢量網絡分析儀憑借其出色的射頻測量能力，在電磁屏蔽性能測試中發揮著重要作用。通過VNA的測試數據，工程師可以全面了解被測設備的屏蔽特性，為提高設備的電磁兼容性提供重要依據。

三、應用案例

某公司生產的電子設備需要在惡劣的電磁環境中工作，對電磁屏蔽性能提出了嚴格要求。工程師采用羅德與施瓦茨矢量網絡分析儀對該設備進行了全面測試:

1. 測量反射系數S11，結果顯示設備表面的反射特性良好，能有效阻擋電磁波的入射。

2. 測量透射系數S21，結果顯示設備內部的屏蔽層具有優異的遮蔽性能，可以有效阻隔電磁波的穿透。

3. 測量吸收系數，結果顯示設備內部材料具有良好的電磁吸收特性，可以有效吸收入射電磁波。

4. 在1MHz至6GHz的寬頻段內測試S參數，結果顯示設備的屏蔽性能在整個工作頻段內均保持穩定。

5. 測試不同入射角度下的S參數，結果顯示設備能夠在各個方向上提供可靠的屏蔽保護。

通過羅德與施瓦茨矢量網絡分析儀的全面測試，工程師確認該電子設備具有出色的電磁屏蔽性能，能夠滿足在惡劣電磁環境下的工作需求。這為后續產品的優化和應用提供了有力支撐。

羅德與施瓦茨矢量網絡分析儀作為一種高性能的射頻測量儀器，在電磁屏蔽性能測試中發揮著不可替代的作用。通過VNA的反射、透射、吸收等參數測量，工程師可以全面了解被測設備的屏蔽特性，為提高設備的電磁兼容性提供重要依據。隨著電子技術的不斷發展，VNA必將在更廣泛的領域為電磁屏蔽測試做出重要貢獻。
