Tektronix泰克MDO3012 高性能模擬混合域示波器

泰克MDO3012 模擬混合域示波器 - 兼容性與性能兼備的高隨著電子技術的不斷發展，電路設計和調試已經成為工程師們面臨的重要挑戰之一。在這個過程中，示波器作為一種常用的測量工具，發揮著至關重要的作用。泰克MDO3012 模擬混合域示波器憑借其出色的性能和多功能性，已經成為當下市面上備受關注的高端示波器之一。本文將從多個角度深入探討這款示波器的特點和應用場景，為廣大讀者提供全面的參考。

一、產品概述

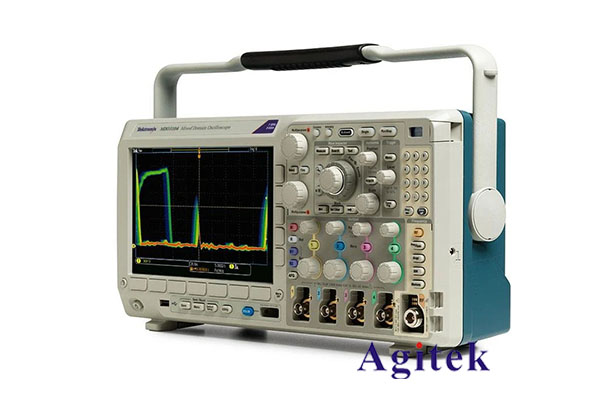

泰克MDO3012 是一款 12 通道的模擬混合域示波器，具有 100MHz 的帶寬和 2.5GS/s 的采樣率。它采用 9 英寸 WVGA 彩色顯示屏，分辨率高達 800 x 480 像素，使用戶可以更清晰地觀察波形。此外，該示波器還內置了邏輯分析儀、頻譜分析儀和信號源等多種功能模塊，為用戶提供了全方位的測量和分析能力。

二、主要特性

1. 模擬和數字通道并存

泰克MDO3012 具備 4 個模擬通道和 8 個數字通道，能夠同時監測模擬和數字信號，為用戶提供了更加全面的測量體驗。這在諸如嵌入式系統、電源設計等領域尤為實用，可以幫助工程師更好地分析和診斷電路問題。

2. 豐富的測量功能

除了基本的示波器功能外，該示波器還集成了邏輯分析儀、頻譜分析儀和任意波形發生器等多種測量工具。用戶可以根據實際需求，靈活切換不同的測量模式，大大提高了工作效率。

3. 出色的性能表現

MDO3012 擁有 100MHz 的帶寬和 2.5GS/s 的采樣率，能夠捕獲和分析高速數字信號。同時，它還具備 1M 點的存儲深度，可以記錄較長時間的波形數據，為故障分析提供了有力支持。

4. 人性化的操作界面

該示波器采用 9 英寸 WVGA 彩色觸摸屏，操作界面直觀友好。用戶可以通過觸摸屏快速調整各項參數，提高了測量效率。此外，它還支持USB、LAN 等多種連接方式，方便與計算機或其他設備進行數據傳輸和遠程控制。

三、應用場景

1. 電源設計

在電源電路的設計和調試過程中，MDO3012 的模擬和數字通道并存特性可以幫助工程師全面分析電路的工作狀態，診斷電源紋波、過流等問題。同時，內置的頻譜分析儀功能也可以用于EMI測試。

2. 嵌入式系統調試

對于復雜的嵌入式系統，MDO3012 可以同時監測微處理器、總線、外圍電路等多個部分，快速定位故障所在。其強大的數字通道和邏輯分析儀功能，尤其適用于數字電路的調試。

3. 通信協議分析

該示波器支持多種通信協議，如I2C、SPI、CAN、LIN等，可以對這些協議進行解碼和分析。這對于調試涉及通信的電路非常有幫助，能夠大幅提高故障定位的效率。

4. 射頻電路測試

MDO3012 內置的頻譜分析儀功能，可以用于射頻電路的測試和調試。用戶可以觀察信號的頻譜特性，檢測諧波、雜散等問題，為RF電路的優化提供依據。

總之，泰克MDO3012 模擬混合域示波器憑借其出色的性能和多功能性，在電源、嵌入式、通信、射頻等領域都有廣泛的應用前景。作為一款高端的測量儀器，它必將為廣大工程師的工作帶來便利和效率的提升。
