羅德與施瓦茨矢量網絡分析儀測阻抗圓圖 ?

什么是阻抗圓圖?

阻抗圓圖是一種直觀有效的電路阻抗分析工具,通過在復平面上繪制阻抗的變化軌跡,可以清楚地反映電路中各種阻抗成分的大小和變化規律。它由兩個正交的軸組成 - 實部軸(電阻)和虛部軸(電抗)。電路的阻抗值在圓圖上用一個矢量表示,矢量的長度代表阻抗模值,方向代表相位角。

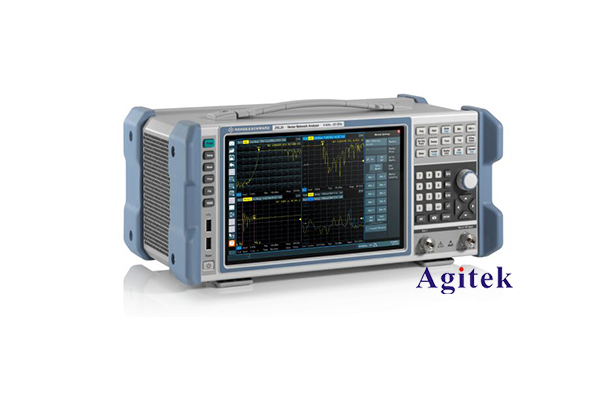

為什么要使用羅德與施瓦茨矢量網絡分析儀?

羅德與施瓦茨矢量網絡分析儀是目前業界公認的高性能測量儀器,以下是它的主要優勢：

1. 高精度測量：該儀器采用先進的數字信號處理技術,可以提供極高的測量精度,滿足各種苛刻的測試要求。

2. 寬頻帶覆蓋：頻率范圍從幾十kHz到數十GHz,能夠涵蓋從低頻到微波頻段的各種電路測試需求。

3. 靈活的測試接口：支持多種測試端口,如同軸接口、waveguide接口等,適用于各種不同的測試對象。

4. 強大的數據分析功能：內置豐富的數據處理和分析工具,可以直觀地繪制阻抗圓圖、Smith圖等,方便工程師進行分析診斷。

5. 高可靠性：采用模塊化設計,具有優異的穩定性和抗干擾能力,即使在惡劣環境下也能提供可靠的測試結果。

如何使用羅德與施瓦茨矢量網絡分析儀測阻抗圓圖?

測量阻抗圓圖的步驟如下：

1. 將待測電路或器件連接到矢量網絡分析儀的測試端口上。

2. 在儀器上設置合適的測試頻率范圍和步進,通常從低頻到高頻覆蓋整個工作頻段。

3. 啟動測量,儀器會自動采集電路的復阻抗數據,并在實時顯示屏上繪制出阻抗圓圖。

4. 觀察阻抗圓圖的形狀和位置,分析電路中各種阻抗成分的變化規律。例如,電容性阻抗會表現為順時針旋轉的半圓,電感性阻抗則為逆時針半圓。

5. 根據阻抗圓圖的特征,工程師可以判斷電路的工作狀態是否正常,并進行進一步的調試和優化。

總之,羅德與施瓦茨矢量網絡分析儀憑借其出色的性能和測試功能,已經成為電子電路設計和調試中不可或缺的重要工具。通過阻抗圓圖的分析,工程師可以更加深入地了解電路的工作特性,從而優化設計,提高電路的性能和可靠性。
