泰克MSO64B示波器在模擬電路測試中的應用介紹

隨著電子技術的不斷發展，模擬電路在各種電子產品中扮演著越來越重要的角色。作為電子工程師，掌握有效的模擬電路測試手段至關重要。泰克MSO64B示波器作為一款功能強大的測量儀器，在模擬電路測試中發揮著重要作用。本文將詳細介紹泰克MSO64B示波器在模擬電路測試中的具體應用。

一、泰克MSO64B示波器概述

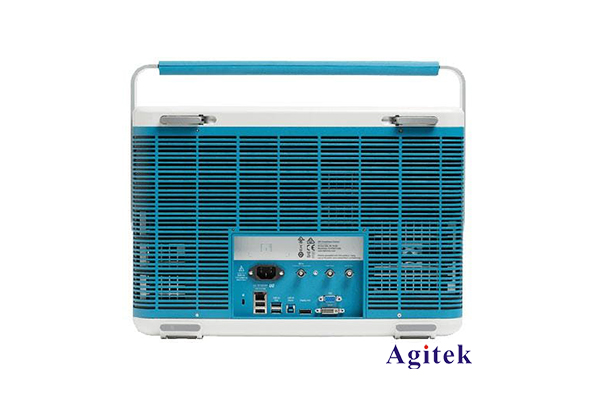

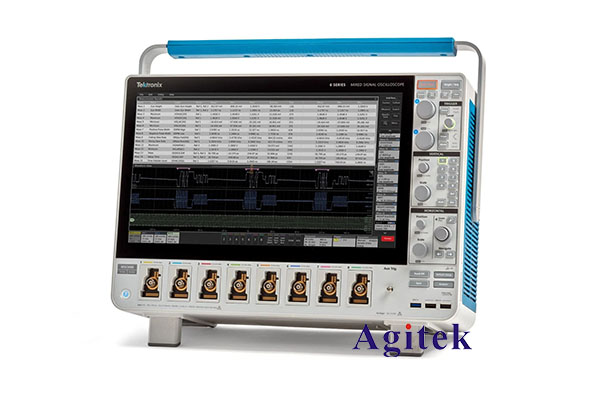

泰克MSO64B是一款高性能的混合信號示波器，具有6個模擬通道和16個數字通道，采樣率高達25 GS/s，帶寬高達6 GHz。它能夠同時捕獲和分析模擬和數字信號，為工程師提供了全面的測試和調試能力。MSO64B還配備了強大的分析功能，如波形數學運算、頻譜分析、觸發等，能夠幫助用戶快速定位和解決電路問題。

二、泰克MSO64B在模擬電路測試中的應用

1. 電壓和電流波形分析

模擬電路中的電壓和電流波形是分析電路工作狀態的關鍵指標。MSO64B的6個模擬通道可以同時捕獲多個關鍵節點的電壓和電流波形，并通過波形數學運算功能計算出功率、阻抗等參數，為工程師提供全面的電路分析數據。

2. 噪聲和干擾分析

模擬電路中的噪聲和干擾問題往往會影響電路的性能和穩定性。MSO64B的頻譜分析功能可以幫助工程師快速定位噪聲和干擾的來源，并采取相應的屏蔽或濾波措施。

3. 瞬態響應測試

模擬電路中的瞬態響應特性對于電路的穩定性和可靠性至關重要。MSO64B的高采樣率和快速觸發功能可以捕獲電路中的瞬態響應波形，為工程師提供寶貴的調試數據。

4. 功率完整性分析

在功率供給電路中，電源紋波和電源噪聲問題會對電路的性能造成嚴重影響。MSO64B可以同時測量電源電壓和電流波形，并通過波形數學運算計算出功率參數，幫助工程師優化電源設計。

三、泰克MSO64B在模擬電路測試中的優勢

1. 高性能測量能力：MSO64B擁有6 GHz的帶寬、25 GS/s的采樣率和12位的垂直分辨率，能夠準確捕獲和分析高速模擬信號。

2. 全面的分析功能：MSO64B集成了波形數學運算、頻譜分析、觸發等強大的分析功能，為工程師提供了全方位的電路調試支持。

3. 靈活的測試配置：MSO64B可以同時捕獲模擬和數字信號，為工程師提供了更加全面的測試環境。

4. 易用的用戶界面：MSO64B擁有直觀的觸摸屏操作界面，使得電路測試變得更加簡單高效。

泰克示波器MSO64B憑借其出色的性能和豐富的功能，在模擬電路測試中發揮著重要作用。作為電子工程師，掌握好MSO64B的使用技巧，將有助于提高工作效率，縮短電路調試周期，最終提升產品的質量和可靠性。
