?普源示波器如何測量負載瞬間啟動電壓峰峰值？

在電力電子系統中，負載的瞬間啟動常常會引起電壓瞬變，這可能會對電路造成損壞。因此，準確測量負載啟動時的電壓峰峰值至關重要。作為專業的示波器品牌，普源精電提供了多種功能強大的示波器型號，可以幫助工程師快速、精準地測量負載啟動電壓的峰峰值。下面我們就來詳細介紹如何使用普源示波器進行這項測量。

1. 負載瞬間啟動電壓峰峰值測量的重要性

在電力電子系統中，各種負載設備的啟動常常會引起電壓瞬變。比如說，當一臺電機或變壓器突然接入電源時，由于其內部電感的存在，會產生較大的感性回饋電壓，從而導致供電端電壓出現峰值。這種電壓峰值如果超過電路的承受能力，就可能會造成元器件的損壞，甚至引發整個系統的故障。

因此，準確測量負載啟動時的電壓峰峰值是非常必要的。一方面可以幫助設計人員了解系統的電壓響應特性，為電路的設計和保護提供依據;另一方面，在實際應用中也可以通過監測電壓峰值來及時發現系統異常，為故障診斷提供線索。

2. 使用普源示波器測量負載瞬間啟動電壓峰峰值

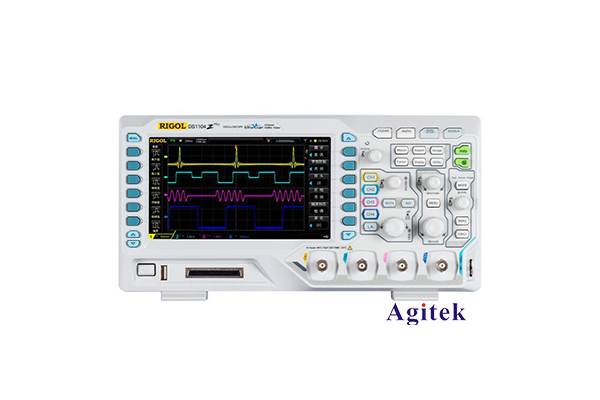

作為專業的示波器品牌，普源精電提供了多種功能強大的示波器型號，可以幫助工程師快速、精準地測量負載啟動電壓的峰峰值。下面我們以普源示波器DS1000Z系列為例，介紹具體的測量步驟。

2.1 連接測量電路

首先，需要將示波器的輸入通道連接到待測電路的測量點上。對于負載啟動電壓的測量，最常見的測量點是負載的供電端或者電源輸出端。根據實際情況，可以選擇使用示波器的電壓探頭或電流探頭進行連接。

2.2 設置示波器參數

打開示波器電源，進入測量界面。根據待測電路的特性，設置示波器的時基、觸發模式和觸發電平等參數。例如，對于瞬態電壓峰值的測量，可以選擇"邊沿"觸發模式，并適當調整觸發電平，使示波器能夠穩定地捕獲到電壓峰值。

2.3 觀察并記錄測量結果

當負載啟動時，示波器會自動捕獲到電壓瞬變的波形。仔細觀察波形，找到電壓峰值的位置，并記錄下峰峰值的大小。如果需要，還可以使用示波器的光標功能，精確地測量電壓峰值的幅值。

2.4 分析測量結果

根據測量得到的電壓峰峰值，結合負載的功率級別和電路的設計參數，分析這種電壓瞬變對系統的影響。必要時，可以采取一些措抑制電壓峰值，如使用浪涌吸收電路、改善負載啟動方式等。

3. 普源示波器的優勢

普源精電是國內示波器行業的領軍企業，其DS1000Z系列示波器憑借出色的性能和貼心的用戶體驗，廣受工程師的青睞。

3.1 高分辨率和高采樣率

DS1000Z系列示波器采用14bit分辨率的ADC芯片，可以提供更高的垂直分辨率，捕獲信號的細節更加豐富。同時，4GSa/s的實時采樣率確保了對瞬態信號的精準采集。這些特性使得DS1000Z系列非常適合測量負載啟動時的電壓峰值。

3.2 強大的觸發功能

DS1000Z系列示波器擁有豐富的觸發模式，包括邊沿、脈寬、視頻等。用戶可以根據實際需求靈活選擇合適的觸發方式，確保能夠穩定地捕獲到感興趣的瞬態信號。同時，示波器還具有高級觸發功能，如觸發延遲、觸發限制等，進一步提高了測量的靈活性和準確性。

3.3 人性化的操作界面

DS1000Z系列示波器采用7英寸大屏幕，配合觸摸屏操作，使得界面操作更加直觀、簡單。用戶可以通過手勢操作快速調整各項參數，提高了測量效率。同時，示波器還內置了豐富的自動測量功能，能夠自動識別并測量常見的電氣參數，大大降低了用戶的操作難度。

總之，普源DS1000Z系列示波器憑借出色的性能和貼心的人性化設計，非常適合用于負載瞬間啟動電壓峰峰值的測量。工程師可以借助這款示波器快速、精準地獲取所需的測量數據，為電路設計和故障診斷提供有力支持。

電力電子系統中負載的瞬間啟動常常會引起電壓瞬變，準確測量負載啟動電壓的峰峰值至關重要。作為專業的示波器品牌，普源電子提供了多種功能強大的示波器型號，可以幫助工程師快速、精準地完成這項測量任務。通過本文的介紹，相信大家已經掌握了使用普源示波器測量負載瞬間啟動電壓峰峰值的具體方法。
