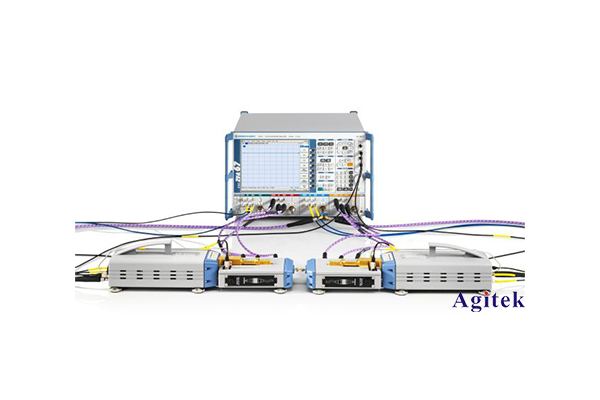

羅德與施瓦茨矢量網絡分析儀在衰減測量中的應用

在高頻電子設計和測試中，衰減測量是非常重要的一步。衰減是指信號在傳輸過程中所受到的損失，包括電路損失、介質損失和其他外部干擾等。為了確保電子系統的可靠性和穩定性，需要對衰減進行精準的測量和分析。羅德與施瓦茨矢量網絡分析儀（Vector Network Analyzer，VNA）是一種高精度的測量?jī)x器，廣泛應用于衰減測量領域。

什么是矢量網絡分析儀？

矢量網絡分析儀是一種高頻測量?jī)x器，能夠?qū)﹄娐肪W(wǎng)絡進行復雜的測量和分析。它可以測量電路網絡的S參數（Scattering Parameters），包括反射系數、透射系數、反射損失和透射損失等。矢量網絡分析儀的測量結果可以用來分析電路網絡的頻率響應、阻抗匹配、衰減和其他性能指標。

羅德與施瓦茨矢量網絡分析儀的特點

羅德與施瓦茨矢量網絡分析儀是德國羅德與施瓦茨公司生產的一種高精度矢量網絡分析儀。該儀器具有以下特點：

 高頻范圍：羅德與施瓦茨矢量網絡分析儀可以測量頻率范圍從9 kHz到67 GHz的信號。

 高精度：該儀器的測量精度可以達到±0.1 dB，滿足高頻電子設計和測試的需求。

 快速測量：羅德與施瓦茨矢量網絡分析儀可以快速測量電路網絡的S參數，縮短測量時間和提高工作效率。

羅德與施瓦茨矢量網絡分析儀在衰減測量中的應用

羅德與施瓦茨矢量網絡分析儀可以用來測量各種類型的衰減，包括電路損失、介質損失和其他外部干擾等。下面是該儀器在衰減測量中的應用示例：

 電路損失測量：羅德與施瓦茨矢量網絡分析儀可以測量電路中的損失，包括電阻損失、電感損失和電容損失等。

 介質損失測量：該儀器可以測量介質中的損失，包括空氣、dielectric和其他介質等。

 外部干擾測量：羅德與施瓦茨矢量網絡分析儀可以測量外部干擾對信號的影響，包括電磁干擾、射頻干擾等。

測量步驟

使用羅德與施瓦茨矢量網絡分析儀測量衰減需要按照以下步驟進行：

1. 連接儀器：將羅德與施瓦茨矢量網絡分析儀連接到電路網絡，確保連接正確和可靠。

2. 設置測量參數：設置測量參數，包括頻率范圍、測量點數和測量時間等。

3. 進行測量：?jiǎn)?dòng)測量程序，羅德與施瓦茨矢量網絡分析儀將自動測量電路網絡的S參數。

4. 分析結果：使用儀器提供的分析軟件對測量結果進行分析，獲取衰減值和其他性能指標。

羅德與施瓦茨矢量網絡分析儀是高頻電子設計和測試中的一種重要工具，廣泛應用于衰減測量領域。該儀器具有高精度、高頻范圍和快速測量等特點，能夠滿足高頻電子設計和測試的需求。通過使用羅德與施瓦茨矢量網絡分析儀，可以精準地測量衰減值，確保電子系統的可靠性和穩定性。
