羅德與施瓦茨ZNB43矢量網絡分析儀測電磁屏蔽

電磁屏蔽是電子設備設計中非常重要的一環,它能夠有效阻隔外部電磁干擾,保護電子元器件免受干擾,確保設備的正常工作。而準確測量電磁屏蔽性能是實現有效屏蔽的前提。本文將介紹如何利用羅德與施瓦茨ZNB43矢量網絡分析儀高效測量電磁屏蔽性能,并分享一些優化測試規則,以期為相關領域的工程師提供參考。

一、ZNB43矢量網絡分析儀概述

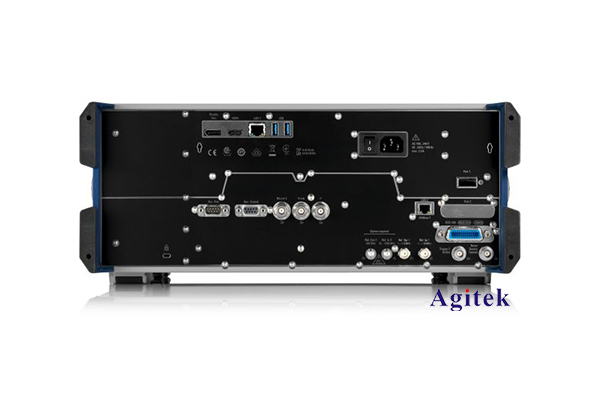

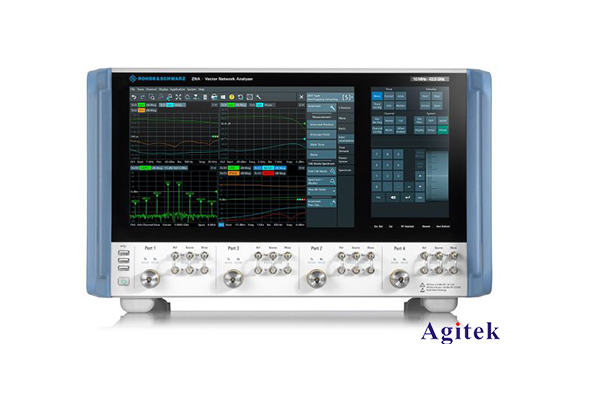

羅德與施瓦茨ZNB43是一款性能卓越的矢量網絡分析儀,頻率范圍高達43.5GHz,可廣泛應用于微波、毫米波等領域的測量。其卓越的測量精度、快速掃描速度以及強大的數據處理功能,使其成為電磁屏蔽測試的理想選擇。

ZNB43的主要技術指標包括:頻率范圍DC-43.5GHz、動態范圍45dB、測量不確定度0.05dB、掃描速度高達100us/點等。此外,它還配備了便捷的觸摸屏操作界面,支持豐富的測量功能和數據分析工具,大大提高了測量效率。

二、電磁屏蔽性能測量

電磁屏蔽性能通常用屏蔽效能(SE)來表示,即屏蔽前后電磁場強度或功率的比值(以分貝為單位)。SE值越大,表示屏蔽性能越好。常見的測量方法有:

1. 自由空間法:發射天線和接收天線在自由空間中測量,中間放置待測屏蔽樣品。通過比較有無樣品時的接收功率,可計算出SE值。該方法適用于高頻段,但受實驗環境影響大。

2. 雙腔法:樣品放置在兩個金屬腔室之間,通過比較兩腔間耦合功率,可得到SE值。該方法操作簡單,但適用頻段較窄。

3. 波導法:樣品放置在波導中測量,通過比較有無樣品時的傳輸參數S21,可計算SE值。該方法精度高,適用頻段寬,但樣品尺寸受限。

綜合以上方法的優缺點,我們選擇利用ZNB43的波導測試夾具,采用波導法進行電磁屏蔽性能測試,可獲得較為精確的測量結果。

三、基于ZNB43的測試優化

為了進一步提高測試效率和結果準確性,我們?cè)趯?shí)際測試中總結了以下幾點優化建議:

1. 合理選擇測試頻段。根據實際應用環境,選擇覆蓋關鍵頻段的測試頻段,避免無謂的頻段掃描。

2. 優化掃描參數。適當調整頻率步長、中頻帶寬等參數,在保證測量精度的前提下,縮短掃描時間。

3. 校準仔細進行。對測試夾具進行仔細校準,消除測試通路的系統誤差,確保測量結果準確可靠。

4. 樣品制備規范。樣品尺寸、表面狀態等因素會影響測試結果,應嚴格控制樣品制備過程。

5. 測試環境優化。合理布置測試環境,消除外部干擾,提高信噪比,確保測量結果穩定。

6. 數據分析細致。充分利用ZNB43提供的數據處理功能,對測試結果進行深入分析,挖掘更多有價值的信息。

綜上所述,基于羅德與施瓦茨ZNB43矢量網絡分析儀,結合上述優化測試規則,可以高效、準確地測量電磁屏蔽性能,為電子產品設計提供可靠的技術支持。
