普源DHO4204示波器怎么測直流電壓？

隨著電子技術的不斷發展,各種電子設備在我們的生活中扮演著越來越重要的角色。作為電子工程師或愛好者,掌握正確測量電壓的方法是非常重要的。本文將以普源DHO4204示波器為例,介紹如何使用示波器測量直流電壓,希望能為相關從業者提供一些參考。

一、示波器簡介

示波器是一種常見的電子測量?jī)x器,廣泛應用于電子電路的設計、調試和維修等領域。它能夠捕捉和顯示電路中的電壓波形,為工程師提供直觀的電路狀態信息。

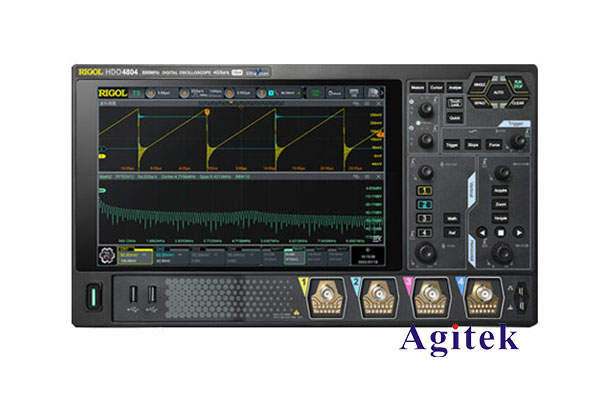

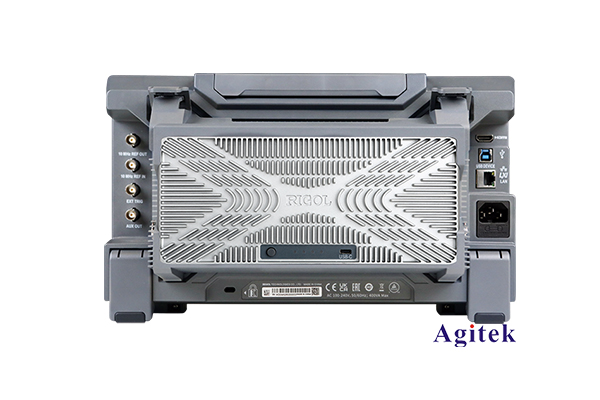

普源DHO4204是一款4通道數字示波器,具有200MHz的帶寬和2GS/s的采樣率,可以滿足大多數電子電路的測量需求。該示波器采用7英寸彩色LCD顯示屏,操作界面簡潔友好,支持觸摸屏操作,使用起來十分方便。

二、測量直流電壓的步驟

使用普源DHO4204示波器測量直流電壓的具體步驟如下:

1. 連接探頭

將示波器探頭的接地端連接到被測電路的地端,信號端連接到待測電壓點。確保連接牢固,避免接觸不良影響測量結果。

2. 設置測量通道

在示波器的操作界面上選擇需要測量的通道,通常為CH1、CH2、CH3或CH4。選擇合適的輸入耦合方式,對于直流電壓一般選擇"DC"耦合。

3. 調整垂直檔位

根據被測電壓的大小,適當調整示波器的垂直檔位,使波形能夠完整顯示在屏幕上。通常情況下,垂直檔位設置為2V/div或5V/div較為合適。

4. 調整水平檔位

適當調整示波器的水平檔位,使波形能夠完整顯示在屏幕上。對于直流電壓測量,水平檔位的設置通常不會對測量結果產生影響。

5. 讀取測量結果

在示波器的屏幕上,可以直接讀取被測電壓的大小。示波器會自動給出電壓值,無需進行任何計算。如果需要更精確的測量結果,可以使用光標功能進行測量。

6. 記錄測量結果

將測量結果記錄下來,以便后續分析和比較。示波器還支持將波形數據保存到U盤或其他存儲設備,方便后續查看和分析。

三、測量注意事項

在使用示波器測量直流電壓時,需要注意以下幾點:

1. 檢查探頭

確保探頭的接地端和信號端連接正確,避免接觸不良導致測量誤差。同時,定期檢查探頭是否有損壞,以確保測量精度。

2. 選擇合適的輸入阻抗

示波器通常提供1MΩ和50Ω兩種輸入阻抗模式,對于直流電壓測量,一般選擇1MΩ模式。50Ω模式適用于測量高頻信號。

3. 注意電壓范圍

示波器的輸入電壓范圍是有限的,通常為±40V或±400V。在測量時,要確保被測電壓在示波器的輸入范圍之內,否則可能會損壞示波器。

4. 減少干擾

在測量過程中,要盡量減少外部干擾,如電磁干擾、電源干擾等,以免影響測量結果的準確性。可以采取屏蔽、濾波等措施來降低干擾。

5. 校準示波器

定期對示波器進行校準,可以確保測量結果的準確性。示波器的校準通常需要專業的校準設備和人員完成,不建議用戶自行進行。

綜上所述,使用普源DHO4204示波器測量直流電壓是一個相對簡單的過程,只需按照正確的步驟操作即可。但在實際應用中,還需要注意一些細節問題,以確保測量結果的準確性和可靠性。希望本文的介紹能夠?yàn)橄嚓P(guān)從業者提供一些參考和幫助。
