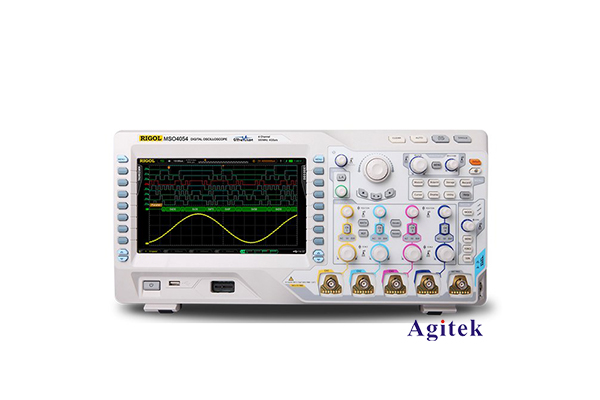

普源MSO4052示波器測電流的技巧方法介紹

在電子電路設計和維修中,測量電流是一項基礎而重要的任務。普源MSO4052示波器作為一種高性能的測量儀器,可以幫助工程師快速準確地測量電路中的電流。然而,要充分發揮MSO4052的測量功能,需要采取一些優化措施來提高測量精度和效率。本文將從示波器的設置、測量方法、數據分析等方面,探討如何利用MSO4052更好地測量電路電流,為相關從業者提供參考。

一、示波器的設置

1. 選擇合適的探頭

MSO4052示波器支持多種探頭類型,包括電壓探頭、電流探頭等。在測量電流時,應選擇合適的電流探頭,例如鉗形電流探頭或電阻取樣探頭。不同探頭的測量范圍、精度和帶寬特性各不相同,需要根據具體測量對象選擇合適的探頭。

2. 設置探頭參數

將探頭連接到示波器后,需要對探頭參數進行設置。包括探頭的衰減系數、單位、極性等。正確設置探頭參數可以確保示波器顯示的電流數據準確無誤。

3. 調整示波器的測量設置

除了探頭參數,示波器本身的測量設置也需要合理配置。包括垂直檔位、時基、觸發模式等。合理的設置可以確保示波器能夠捕獲并顯示目標電流波形,并提高測量精度。

二、測量方法的優化

1. 選擇合適的測量點

在電路中選擇合適的測量點是測量電流的關鍵。測量點應位于電流路徑上,并盡量靠近待測電路元件,以減小電流測量誤差。同時應避免選擇噪聲較大的測量點。

2. 采用多次測量

為了提高測量精度,可以采用多次測量的方法。連續進行幾次測量,并計算平均值作為最終結果。這樣可以降低單次測量的隨機誤差,提高測量結果的可靠性。

3. 注意測量環境

測量環境的溫度、濕度、電磁干擾等因素都會對測量結果產生影響。應盡量選擇環境條件良好的場所進行測量,并采取必要的屏蔽措施,以減小外部干擾。

三、數據分析與應用

1. 波形分析

通過觀察電流波形,可以獲取電路工作狀態的相關信息。例如波形的幅值、頻率、波形畸變等,可以反映電路中的電流特性。

2. 統計分析

對采集的電流數據進行統計分析,可以得到電流的平均值、峰值、有效值等參數。這些參數可以用于評估電路的工作狀態,判斷是否存在異常情況。

3. 結果應用

測量得到的電流數據可以應用于電路分析、故障診斷、性能優化等方面。例如根據電流波形分析電路的負載特性,或利用電流數據評估電路的功耗情況。

MSO4052示波器憑借其出色的性能,為電流測量提供了強大的工具支持。通過合理設置示波器參數、優化測量方法,并對測量數據進行深入分析,可以充分發揮MSO4052在電流測量中的優勢,為電路設計和維護工作提供有價值的數據支持。
