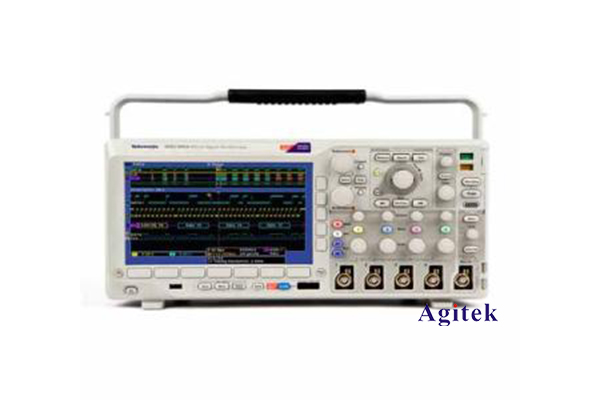

泰克DPO3034數字熒光示波器的FFT頻譜分析方法

泰克DPO3034數字熒光示波器是一款功能強大的示波器，有FFT（快速傅里葉變換）功能，可以進行頻譜分析。頻譜分析是一種將時域信號轉換為頻域信號的方法，可以幫助用戶了解信號的頻率成分和幅度分布。本文將介紹泰克DPO3034數字熒光示波器的FFT頻譜分析方法。

泰克DPO3034數字熒光示波器的FFT頻譜分析方法如下：

準備測量信號：首先，準備需要進行頻譜分析的信號源。可以是任何感興趣的信號，例如音頻信號、振動信號等。

連接示波器：將信號源與泰克DPO3034示波器的輸入通道連接。確保連接牢固，信號傳輸正常。

打開示波器：打開泰克DPO3034示波器，并選擇相應的輸入通道。可以通過示波器面板上的通道選擇按鈕進行選擇。

進入頻譜分析菜單：在示波器界面上找到頻譜分析選項，通常在屏幕下方的菜單欄中。點擊頻譜分析選項，進入頻譜分析菜單。

設置頻譜分析參數：在頻譜分析菜單中，可以設置一些參數來定制頻譜分析的方式。

采樣率：設置采樣率決定了示波器從輸入信號中采集的樣本數量。較高的采樣率可以提供更高的頻率分辨率，但也會占用更多的存儲空間。

窗函數：選擇合適的窗函數可以改善頻譜分析的結果。泰克DPO3034示波器通常提供了多種窗函數的選擇，例如矩形窗、漢寧窗、布萊克曼窗等。

頻率范圍：設置頻率范圍以確定要分析的頻率范圍。可以通過設置起始頻率和結束頻率來定義頻率范圍。

進行頻譜分析：設置好參數后，點擊頻譜分析菜單中的開始按鈕，示波器將開始進行FFT頻譜分析。分析結果將以頻譜圖的形式顯示在示波器屏幕上。

分析頻譜圖：分析頻譜圖可以幫助用戶了解信號的頻率成分和幅度分布。可以使用示波器的光標功能來測量特定頻率處的幅度值，并進行進一步的分析。

通過以上步驟，可以很容易地進行泰克示波器的FFT頻譜分析。頻譜分析可以幫助用戶深入了解信號的頻率特性，對于故障診斷、信號分析等應用非常有用。
