泰克示波器波形錄制的原理介紹

泰克示波器波形錄制是一種非常重要的電子測量技術，可以幫助工程師們對電路中的信號進行分析和故障排查。在現代電子技術領域中，波形錄制已經成為了不可或缺的工具之一。本文將介紹泰克示波器波形錄制的原理、應用以及一些實際案例。

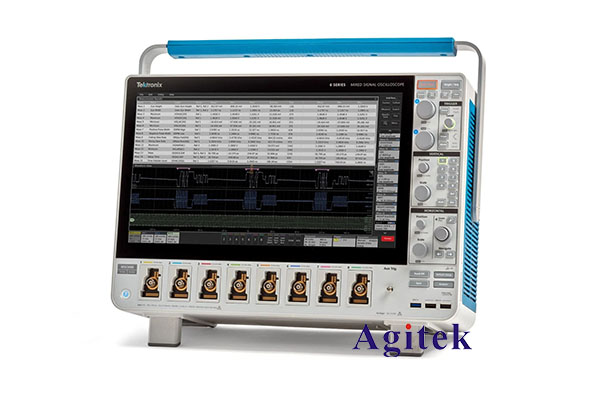

首先，我們來了解一下泰克示波器的工作原理。泰克示波器通過探頭將被測信引示波器的輸入端，然后將信號轉換為電壓信號，并通過放大電進行放大。放大后的信號經過水平掃描電路和垂掃描電路，最終在示波器的屏幕上顯示出波形圖像。波形圖像的橫軸表示時間，縱軸表示電壓。通過觀察波形圖像，我們可以直觀地了解被測信號的特征和變化情況。

波形錄制是泰克示波器的一個重要功能，它可以將示波器屏幕上的波形圖像保存下來，以便后續分析和比較。波形錄制可以通過兩種方式進行：一種是內部存儲方式，示波器內部有一塊存儲芯片，可以將波形圖像保存在其中；另一種是外部存儲方式，示波器可以通過USB接口或者其他接口將波形圖像保存在外部存儲設備中，如電腦硬盤或者U盤。

波形錄制在電子測量中有著廣泛的應用。首先，波形錄制可以幫助工程師們對信號進行分析和故障排查。當出現故障時，工程師可以通過波形圖像來判斷故障點的位置和原因，從而更快地解決問題。其次，波形錄制可以用于信號的比較和評估。例如，在產品開發過程中，工程師們可以將不同版本的信號進行錄制，并進行比較和評估，以選擇最佳的設計方案。此外，波形錄制還可以用于教學和演示。教師和講師可以將波形圖像保存下來，用于學生和觀眾的學習和理解。

下面，我們來看一些實際的案例。在電子設備維修過程中，波形錄制是一個非常有用的工具。舉個例子，當電視機出現圖像不穩定的問題時，維修人員可以使用泰克示波器進行波形錄制。通過觀察波形圖像，維修人員可以判斷是信號源的問題還是電視機內部電路的問題，并根據情況采取相應的維修措施。另外，波形錄制還可以用于電路設計的驗證。例如，在設計一個音頻放大器時，設計師可以使用波形錄制來觀察輸入和輸出信號的波形，以確保設計的正確性。

總之，泰克示波器波形錄制是一項非常重要的電子測量技術。它在工程師們的日常工作中起著至關重要的作用，幫助他們進行信號分析、故斷發展，波形錄制技術也在不斷創新和改進，為電子工程師們提供更加便捷和高效的測量手段。
