普源示波器如何測量交流電？

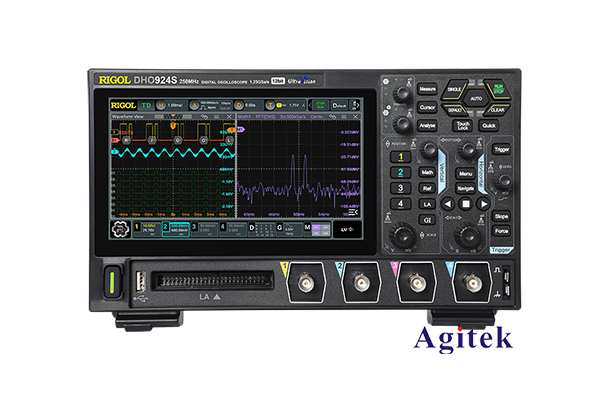

普源示波器是一種廣泛應用于電子領域的測量?jī)x器，它可以測量并顯示電信號的波形和特征。在測量交流電方面，普源示波器也是一種非常常用的工具。本文將介紹普源示波器如何測量交流電，并對其原理和操作進行詳細說明。

一、普源示波器的原理和基本結構

普源示波器通過探頭將待測信號輸入到示波器的輸入端口，然后使用垂直和水平系統將信號轉換成可視化的波形圖。普源示波器的基本結構包括輸入端口、垂直系統、水平系統和顯示屏。

輸入端口：普源示波器通常具有多個輸入端口，用于連接信號源或外部探頭。輸入端口通常具有不同的阻抗和靈敏度設置，以適應不同的測量需求。

垂直系統：垂直系統用于測量信號的電壓或電流。它通常由放大器、增益調節器和偏置控制器組成，可以調節和放大輸入信號，以便在顯示屏上顯示合適的波形。

水平系統：水平系統用于控制示波器的時間基準和水平縮放。它包括水平掃描器、觸發器和時間基準，可以控制波形在屏上的水平位置和時間軸的縮放比例。

顯示屏：顯示屏用于顯示測量結果，通常為高分辨率的彩色液晶顯示屏。可以通過控制面板上的按鈕和旋鈕來調整波形的亮度、對比度和顯示范圍等參數。

二、測量交流電的步驟和操作方法

下面將介紹使用普源示波器測量交流電的具體步驟和操作方法。

連接波器：首先，將待測交流電信號源通過信號線與普源示波器的輸入端口連接起來。可以根據信號源的類型和輸出特性選擇合適的輸入端口和探頭。

設置垂直參數：接下來，需要設置垂直參數，包括選擇合適的輸入通道、調節增益和偏置。根據待測信號的幅值范圍和波形特征，選擇適當?shù)妮斎胪ǖ溃⑹褂迷鲆嬲{(diào)節器將波形放大到合適的顯示范圍。根據信號的偏置情況，可以使用偏置控制器將波形上下平移，以便更好地觀察信號的特征。

設置水平參數：然后，需要設置水平參數，包括選擇合適的時間基準和縮放比例。根據待測信號的頻率和周期，選擇適當?shù)臅r(shí)間基準，以便在顯示屏上能夠清晰地顯示波形。使用水平掃描器和縮放比例調節器，可以調整水平位置和時間軸的縮放比例，使波形在顯示屏上更加清晰可見。

觸發設置：觸發設置是確保波形穩定顯示的關鍵。通過設置觸發模式、觸發源和觸發電平等參數，可以使示波器在信號滿足特定條件時才進行顯示，從而獲得穩定的波形。觸發設置的具體方法和參數選擇與待測信號的特征相關，可以根據實際情況進行調整。

顯示和分析波形：完成參數設置后，示波器將自動顯示待測信號的波形。可以通過調整示波器的亮度、對比度和顯示范圍等參數，使波形在顯示屏上更加清晰可見。同時，還使用示波器提供的測量功能和標記功能，對波形進行進一步的分析和處理。

三、注意事項和常見問題解決方法

在使用普源示波器測量交流電時，需要注意以下事項，并解決常見問題：

輸入信號的范圍：在連接信號源時，要確保輸入信號的電壓或電范圍在示波器的測量范圍之內，以免損壞設備生不正確的測量結果。

噪音和干擾：在測量過程中，可能會遇到噪音和干擾。可以通過調整示波器的增益、觸發電平和濾波器等參數，以減小噪音和干擾的影響。

波形失真在測量高頻流電時，由于信號傳輸和測量系統帶寬限制，可能會出現波形失真的情況。可以通過選擇更高帶寬示波器或使用補償術，以提高測量精度。

觸發問題：設置發參數時，可能會遇到觸發不到位或觸發不穩定的情況。可以嘗試調整觸發模式、觸發源和觸發電平等參數，以獲得穩定的觸發效果。

普源示波器是一種非常常用的測量?jī)x器，適用于測量各種交流電號。通過正確設置垂直和水平參數，選擇適當?shù)挠|發設置，并注意解決常見問題，可以準確、穩定地測量和分析交流電信號的波形和特征。
