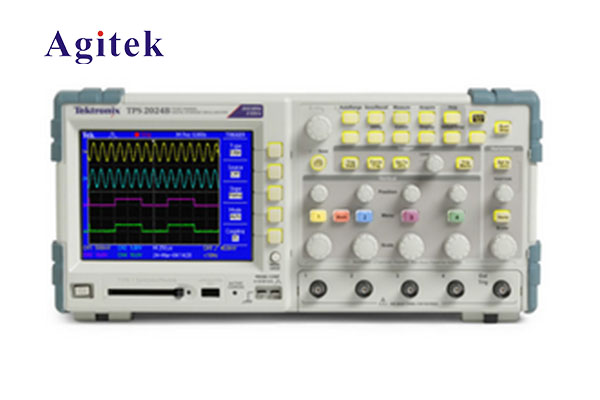

泰克示波器如何設置雙綜？

泰克示波器可以用于測量和顯示各種電信號，在使用泰克示波器進行雙綜設置時，需要進行一系列的步驟和參數配置。本文將詳細介紹如何設置泰克示波器的雙綜。

雙綜是一種常用的信號源，可以提供穩定的、已知頻率的信號。在進行泰克示波器的雙綜設置時，主要包括以下幾個步驟：

連接示波器和雙綜：首先，將雙綜和示波器通過合適的連接線連接起來。通常使用BNC連接器將雙綜的輸出端連接到示波器的輸入端。

設置示波器的輸入通道：根據需要選擇示波器的輸入通道。示波器通常具有多個輸入通道，可以同時測量多個信號。選擇一個合適的輸入通道用于接收雙綜的信號。

設置示波器的觸發模式：在進行雙綜設置時，需要設置示波器的觸發模式。觸發模式用于確定示波器何時開始采集信號并顯示波形。常見的觸發模式包括邊沿觸發、脈寬觸發、視頻觸發等。

設置觸發電平和觸發邊沿：根據雙綜的輸出信號特點，設置示波器的觸發電平和觸發邊沿。觸發電平表示示波器何時觸發，而觸發邊沿表示觸發信號的上升沿或下降沿。

設置示波器的時間基準：示波器的時間基準用于確定水平軸的時間刻度。在進行雙綜設置時，需要根據雙綜的輸出頻率設置示波器的時間基準，以確保波形顯示正確。

調整示波器的垂直和水平縮放：根據雙綜輸出信號的幅度和時間范圍，調整示波器的垂直和水平縮放，以確保波形在示波器屏幕上合適地顯示。

調整觸發延遲：如果需要更詳細地觀察信號的特定部分，可以調整示波器的觸發延遲。觸發延遲允許用戶將波形的起始位置移動到屏幕的任意位置。

分析波形：設置完成后，觀察示波器屏幕上顯示的波形。根據雙綜輸出信號的特征和預期結果，對波形進行分析和判斷。

需要注意的是，在進行泰克示波器的雙綜設置時，應根據雙綜的輸出信號特點和具體需求進行相應的參數配置。雙綜的輸出頻率、幅度、信號形狀等都會影響示波器的設置。因此，在進行設置前，應仔細閱讀雙綜和示波器的說明書，了解其特性和功能。

總結起來，設置泰克示波器的雙綜需要進行一系列的步驟和參數配置。包括連接示波器和雙綜、設置輸入通道、觸發模式、觸發電平和觸發邊沿、時間基準、垂直和水平縮放、觸發延遲等。根據雙綜的輸出信號特點和需求進行合適的設置，以獲得準確的波形顯示和分析結果。
