如何使用泰克示波器測量過沖？

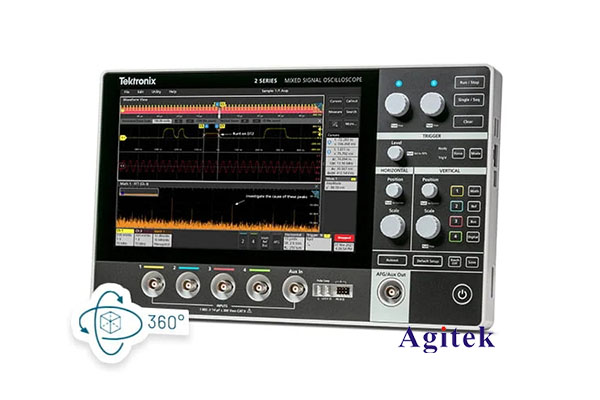

泰克示波器是一種功能強大的測量?jī)x器，可以用于測量各種信號的波形和特性。在實際應用中，過沖是一種常見的信號現象，對電路和設備的性能和可靠性有重要影響。本文將為您介紹如何使用泰克示波器來測量過沖，并介紹泰克示波器在過沖測量中的優勢。

首先，使用泰克示波器測量過沖需要以下步驟：

準備測量設備和待測信號源：泰克示波器、待測信號源、串聯電阻等。

將待測信號源與示波器的通道1連接，確保信號源輸出與示波器的輸入端相連接。

在示波器上選擇通道1，并設置合適的垂直縮放和時間基準，以確保待測信號在示波器屏幕上完整顯示。

在示波器的觸發設置中，選擇合適的觸發模式和觸發電平。過沖通常會在信號變化時出現，因此可以選擇邊沿觸發模式，并設置觸發電平為過沖的閾值。

啟動示波器并觀察信號的波形。在過沖發生時，示波器可以捕捉到過沖的波形，并在屏幕上顯示出來。

根據示波器的測量標尺和測量工具，可以測量過沖的幅度和持續時間等參數。

泰克示波器在過沖測量中具有以下優勢：

高帶寬和高采樣率：泰克示波器具備高帶寬和高采樣率的特點，能夠捕捉到高頻信號中的細節和快速變化。對于過沖現象，高帶寬和高采樣率可以提供更準確的測量結果。

多通道測量能力：泰克示波器支持多通道測量，可以同時測量多個信號源。對于過沖測量，可以將待測信號與參考信號進行比較，以便更好地分析過沖的特性和影響。

觸發功能：泰克示波器具備豐富的觸發功能，可以根據不同的觸發條件和規則，對過沖信號進行準確的觸發。通過設置適當?shù)挠|發模式和觸發電平，可以捕捉到過沖信號的波形并進行測量。

測量和分析工具：泰克示波器提供了多種測量和分析工具，包括峰-峰值測量、平均值測量、自動測量等。這些工具可以幫助用戶準確地測量過沖的幅度、持續時間以及其他相關參數。

在實際應用中，使用泰克示波器測量過沖可以幫助用戶解決以下問題：

設備可靠性分析：過沖是一種常見的信號現象，可能會對電路和設備的可靠性產生負面影響。通過測量和分析過沖，可以評估設備的穩定性和性能，并采取相應的措施進行優化和改進。

電路設計優化：在電路設計過程中，過沖的發生可能會導致設備的故障或性能下降。通過測量和分析過沖，可以發現設計中的問題，并進行相應的優化和改進，提高電路的穩定性和可靠性。

故障排除：在故障排除過程中，過沖可能是導致設備故障的原因之一。通過測量和分析過沖的特性和影響，可以找到故障的根源，并采取適當?shù)拇胧┻M(jìn)行修復和維護。

總之，泰克示波器是一種功能強大的測量?jī)x器，可以幫助用戶測量和分析過沖現象。通過正確接線示波器并設置合適的觸發條件，用戶可以準確地捕捉到過沖的波形，并進行相關的測量和分析。在電子設計、故障排除和設備分析等領域，泰克示波器將成為工程師和科研人員的得力助手。
