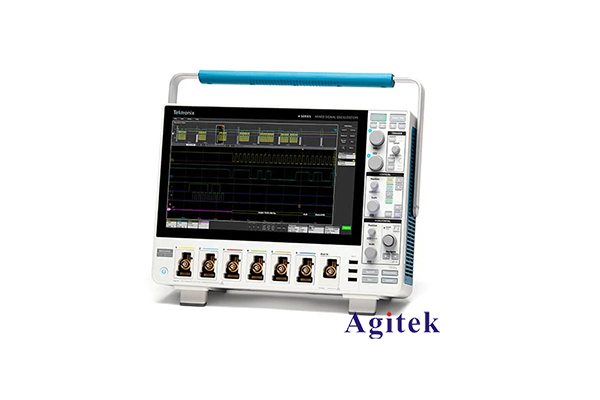

Tektronix泰克MSO46B混合域示波器使用指南

泰克MSO46B示波器是一款功能強大且易于使用的示波器，它能夠幫助工程師們更好地進行電子電路的調試和信號分析。本文將為您介紹如何正確使用該示波器，并提供一些使用技巧和注意事項。

連接示波器：

在使用MSO46B示波器之前，首先需要將其正確地連接到待測電路上。使用BNC線纜將示波器的通道輸入連接到待測信號源上，確保連接穩固可靠。如果需要進行邏輯分析，還需要使用適配器將示波器的邏輯分析通道連接到待測電路上。

示波器設置：

在開始使用示波器之前，需要確保其設置正確。首先，選擇合適的觸發方式，如邊沿觸發、脈沖寬度觸發等，以滿足測量需求。其次，根據信號的特點和測量要求，調整示波器的垂直縮放、水平縮放和觸發電平等參數，確保波形顯示清晰且適合觀測。

波形顯示與分析：

使用泰克MSO46B示波器可以方便地對待測信號進行波形顯示與分析。示波器的屏幕上會顯示出波形圖，包括信號的振幅、頻率、占空比等信息。可以通過調整垂直縮放和水平縮放來放大或縮小波形，在屏幕上移動波形以查看更多細節。示波器還提供了光標測量功能，可以直接在屏幕上進行測量，并顯示出測量結果。

邏輯分析：

泰克MSO46B示波器還配備了邏輯分析功能，可以幫助工程師們更好地進行數字信號的分析和調試。在使用邏輯分析功能之前，需要將待測信號正確地連接到示波器的邏輯分析通道上，并選擇適當?shù)挠|發條件。然后，在屏幕上可以顯示出邏輯波形圖，以及信號的狀態和時序信息。通過邏輯分析功能，可以方便地觀察信號的邏輯關系和時序特性，從而更好地分析和調試電子電路。

存儲和導出數據：

泰克MSO46B示波器還具有數據存儲和導出功能，可以方便地保存和導出測量數據。示波器內置了存儲器，可以將測量的波形數據保存在示波器中，并可以通過USB接口將數據導出到計算機中進行進一步的分析和處理。此外，示波器還支持屏幕截圖的保存和導出，方便用戶將測量結果進行記錄和分享。

使用技巧和注意事項：

在使用示波器時，盡量避免將待測信號接入示波器的最大輸入范圍之外，以防止損壞示波器。

在進行高頻信號的測量時，選擇合適的探頭和衰減器，以保證測量的準確性和穩定性。

在進行邏輯分析時，確保待測信號的電平范圍與示波器的邏輯分析通道匹配，以避免誤判或損壞示波器。

在進行長時間連續測量時，注意示波器的散熱和通風，避免過熱導致示波器工作異常。

定期校準示波器以保證測量的準確性和可靠性，校準頻率可根據具體使用情況和要求而定。

泰克MSO46B示波器是一款功能強大且易于使用的示波器，它可以幫助工程師們更好地進行電子電路的調試和信號分析。通過正確連接示波器、設置參數、進行波形顯示與分析、邏輯分析、數據存儲和導出等，可以充分發揮示波器的優勢，提高工作效率和準確性。同時，注意使用技巧和注意事項，可以更好地保護示波器并獲得準確可靠的測量結果。希望本文能夠?qū)δ_使用泰克MSO46B示波器提供一些幫助和指導。
