泰克MSO54B示波器調阻抗技巧

在電子領域的實驗和測試中，泰克MSO54B示波器以其出色的性能和多功能性備受青睞。其中，調節阻抗是確保準確測量的關鍵步驟之一。本文將探討泰克MSO54B示波器的調阻技巧，旨在幫助工程師和技術人員更好地利用這一儀器進行電路分析和故障診斷。

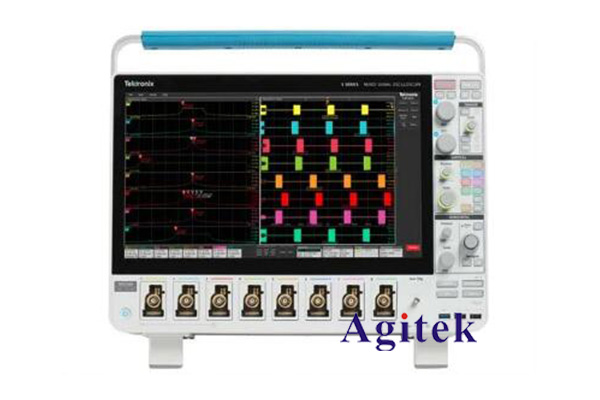

泰克MSO54B示波器是一款功能強大的數字示波器，具有4通道和16個數字通道的能力，能夠提供高達500 MHz的帶寬。其高分辨率、快速采樣率和豐富的觸發功能使其成為電子測試和調試中的理想選擇。

   調阻抗的重要性

在測量電路時，泰克MSO54B示波器的輸入阻抗直接影響信號測量的準確性。不同的電路和信號源可能需要不同的輸入阻抗設置，以確保信號不被失真或負載效應影響。

   調節阻抗的步驟

    1. 確定信號源的特性

在調節泰克MSO54B示波器的輸入阻抗之前，首先需要了解待測信號源的特性。這包括信號的頻率范圍、幅度和輸出阻抗等信息。

    2. 選擇合適的輸入阻抗

根據信號源的特性，選擇合適的輸入阻抗設置。泰克MSO54B示波器通常提供50歐姆和1兆歐姆兩種常見的輸入阻抗選項。

-   50歐姆阻抗  適用于低阻抗信號源，能夠提供更好的信號傳輸和阻抗匹配。

-   1兆歐姆阻抗  適用于高阻抗信號源，能夠減小對待測電路的負載影響。

    3. 調節示波器設置

在泰克MSO54B示波器的控制界面上，選擇相應的通道并調節輸入阻抗設置。確保設置與信號源的特性相匹配。

    4. 進行信號測量

調節完成后，使用示波器進行信號測量。觀察波形是否符合預期，確保測量結果準確可靠。

   優勢與注意事項

-   高精度測量  ：通過調節阻抗，泰克MSO54B示波器能夠實現對不同信號的高精度測量。

-   減小負載效應  ：正確設置輸入阻抗可以減小對待測電路的負載影響，確保測量結果的可靠性。

-   注意信號保護  ：在調節阻抗時，應注意保護示波器和待測電路，避免因誤操作導致設備損壞或電路故障。

泰克示波器MSO54B作為一款功能強大的數字示波器，提供了靈活的阻抗調節功能，為電子工程師和技術人員提供了便利。通過正確調節阻抗，可以確保信號測量的準確性和可靠性，從而更好地完成電路分析和故障診斷任務。在實際應用中，熟練掌握調阻抗技巧，將為工程實踐帶來更多的便利與效益。
