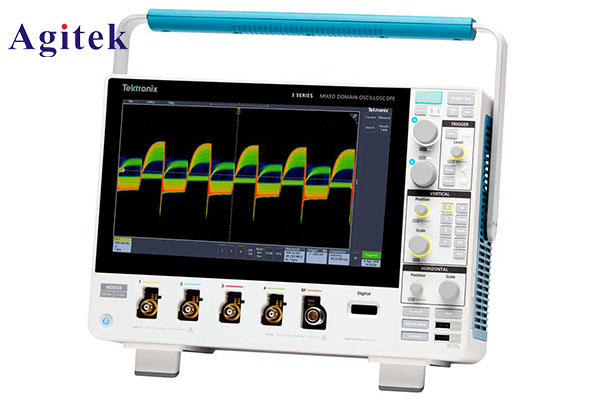

泰克MDO32示波器測占空比

泰克（Tektronix）MDO32示波器是一款廣受歡迎的測量儀器，具有先進的技術和豐富的功能。在電子工程領域，占空比是一個重要的參數，特別是在數字電路和脈沖寬度調制（PWM）應用中。本文將介紹如何使用泰克MDO32示波器來準確測量信號的占空比，并解釋其在電子設計中的重要性。

   占空比概述

占空比是指周期性信號中高電平時間占整個周期的比例，通常以百分比表示。在PWM調制中，占空比直接影響輸出信號的平均功率。因此，了解和準確測量信號的占空比對于確保電路性能至關重要。

   泰克MDO32示波器的優勢

MDO32示波器具有高分辨率、寬帶寬、先進的觸發功能和直觀的用戶界面，使其成為工程師首選的測量儀器之一。在測量占空比時，MDO32的以下特性尤為突出：

1.   高精度的時間基準：   MDO32示波器配備了高精度的時間基準，確保測量結果的準確性和穩定性。

2.   強大的觸發功能：   MDO32具有多種觸發選項，包括邊沿觸發、脈沖寬度觸發等，可根據實際需要選擇最適合的觸發方式。

3.   直觀的用戶界面：   設計師可以通過MDO32的直觀界面輕松設置和調整測量參數，提高工作效率。

  測量步驟

以下是使用泰克MDO32示波器測量信號占空比的步驟：

1.   連接信號源：   將待測信號連接到MDO32示波器的輸入通道。

2.   調整時間基準：   在MDO32的控制面板上選擇適當?shù)臅r間基準，確保波形顯示清晰且時間軸尺度合適。

3.   設置觸發：   使用MDO32的觸發功能，根據信號特性選擇合適的觸發條件。對于占空比測量，通常選擇脈沖寬度觸發。

4.   測量占空比：   在MDO32的測量菜單中選擇占空比測量功能，系統將自動計算并顯示信號的占空比。

5.   調整測量參數：   根據需要調整測量參數，如觸發電平、觸發邊沿等，以確保測量結果的準確性。

   占空比測量的應用

占空比測量在許多電子應用中都具有重要作用，例如：

-   PWM電源控制：   在開關電源設計中，PWM控制是一種常見的方式，通過準確測量占空比可以調整輸出電壓和電流，實現精準的電源控制。

-   電機驅動：   在電機驅動系統中，占空比控制影響電機的轉速和力矩，因此準確測量占空比對于優化電機性能至關重要。

-   通信系統：   在通信系統中，調制信號的占空比直接關系到信息傳輸?shù)馁|(zhì)量，因此需要準確測量以確保通信穩定性。

通過泰克示波器MDO32測量占空比，工程師可以獲得高精度和可靠的測量結果，為電子設計和調試提供有力支持。MDO32示波器的先進功能和直觀操作界面使其成為工程師在占空比測量和其他應用中的理想選擇。在現代電子工程中，準確測量占空比對于確保系統性能和穩定性至關重要。
