什么是數字電橋（LCR表）？數字電橋的工作原理是什么？

　　數字電橋又稱LCR表采用數字技術測量阻抗參數的電橋。數字技術是將傳統的模擬量轉換為數字量，再進行數字運算、傳遞和處理等。1972年，國際上首次出現帶微處理器的數字電容電橋，它將模擬電路、數字電路與計算機技術結合在一起，為阻抗測量儀器開辟了一條新路。

　　1、什么是數字電橋

　　數字電橋簡稱電橋，又稱：RXLCR直流電橋，英文名稱：DigitaBridge。RXLCRLCR數字電橋可提供穩定的6位測試分辨率，50Hz-200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室。數字電橋的測量對象為阻抗元件的參數，包括交流電阻R、電感L及其品質因數Q，電容C及其損耗因數D。其測量用頻率自工頻到約100千赫。基本測量誤差為0.02%，一般均在0.1%左右。數字電橋的產品中多年元件測試的成熟經驗，運用了本領域的最新測試技術。

　　2、數字電橋原理

　　數字電橋的測量對象為阻抗元件的參數，包括交流電阻R、電感L及其品質因數Q，電容C及其損耗因數D。因此，又常稱數字電橋為數字式LCR測量儀。其測量用頻率自工頻到約100千赫。基本測量誤差為0.02%，一般均在0.1%左右。

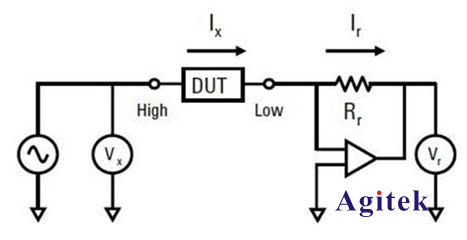

　　數字電橋原理如圖所示。圖中Zx為被測阻抗，Rs為標準電阻器。切換開關K可分別測出兩者的電壓Ux與妧s，于是有下式：

　　Zx = Ux/Ix = Rr * Ux/Ur

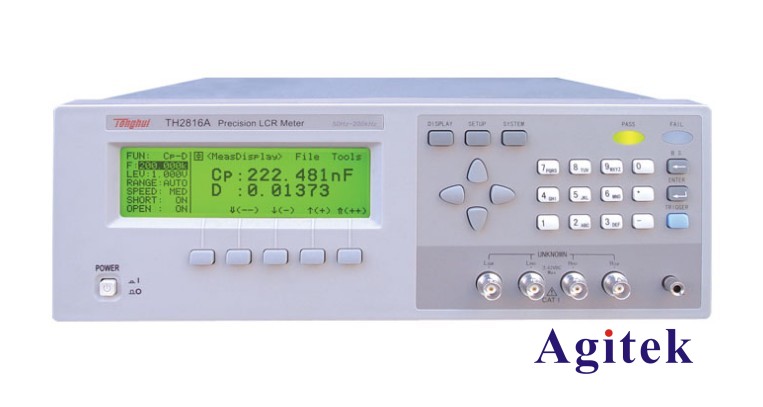

TH2816A型LCR數字電橋

　　此式為一相量關系式。如使用相敏檢波器(PSD)分別測出妧x和妧s對應于某一參考相量的同相量分和正交分量，然后經模數轉換(A/D)器將其轉化為數字量，再由計算機進行復數運算，即可得到組成被測阻抗Zx的電阻與電抗值。

　　從圖中的線路及工作原理可見，數字電橋只是繼承了電橋傳統的稱呼。實際上它已失去傳統經典交流電橋的組成形式，而是在更高的水平上回到以歐姆定律為基礎的測量阻抗的電流表、電壓表的線路和原理中。

　　3、數字電橋的用途

　　數字電橋可用于計量測試部門對阻抗量具的檢定與傳遞，以及在一般部門中對阻抗元件的常規測量。很多數字電橋帶有標準接口，可根據被測值的準確度對被測元件進行自動分檔；也可直接連接到自動測試系統，用于元件生產線上對產品自動檢驗，以實現生產過程的質量控制。

        安泰測試代理同惠LCR表，型號眾多，如：TH2836、TH2830、TH2832、TH2838、TH2838、TH2838A、TH2822E、TH2827、TH2829、TH2810B+、TH2810、TH2810D、TH2811D、TH2812D、TH2816A、TH2816B、TH2817A、TH2817B+、TH2817C+等，更多型號歡迎登陸安泰測試進行了解。
