如何利用矢量網絡分析儀測量電纜阻抗和損耗

　   第一步：校準。?

　　除了待測電纜外，還需要另外一條輔助電纜。我們使用的ZVB8矢量網絡分析儀(下文中稱矢網)有兩個端口：Port1和Port2，測試前需先對這兩個端口和輔助電纜進行校準，讓矢網自動計算補償值和進行錯誤校正。?

　　步驟：?

　　1.?矢網上電，將輔助電纜一端連接到一個端口，假設連到Port1。?

　　2.?取出calibration?kit。calibration?kit有三個校準件：匹配器，短路器和開路器。?

　　?

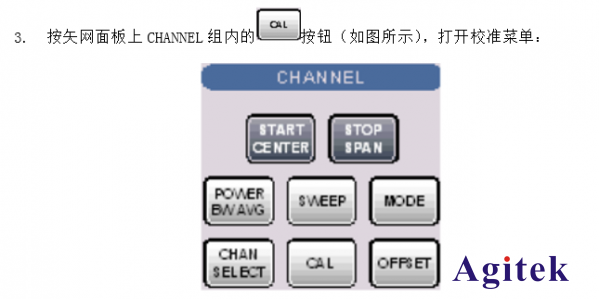

　　4.?在矢網屏幕右側顯示的菜單中依次點選菜單Start?Cal->Two-Port?P1?P2->TOSM打校準對話框(如圖所示)：?

　　?

　　第二步，測量電纜損耗。?

　　1.?將待測電纜連接于輔助電纜與Port2之間，然后按下矢網面板TRACE組內(如圖所示)?

　　3.?“Z<-S11”和“Z<-S22”分別為待測電纜兩端的輸入阻抗;而“Z<-S12”和“Z<-S21”

　　為待測電纜兩個方向的傳輸阻抗，可按照要求進行選擇。?
