使用羅德與施瓦茨SMW200A矢量網絡分析儀測S參數

       使用矢量網絡分析儀的小伙伴都知道S參數是非常重要的，今天安泰測試就帶大家一起了解一下S參數的測量過程，在實驗實驗過程中我們會用到羅德與施瓦茨SMW200A矢量網絡分析儀。

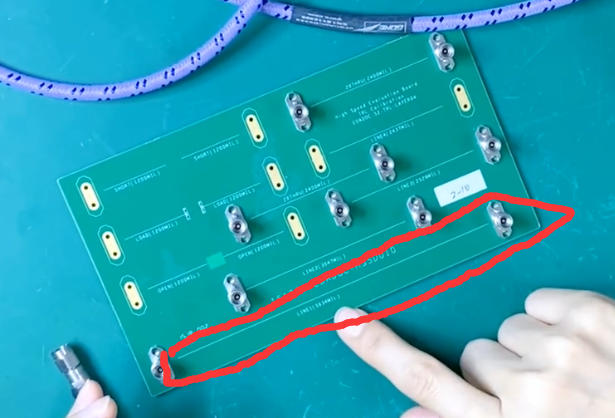

　　首先，在校準板上選擇做測試的一條Line1的線來做演示，如圖1所示。Cable擰上。

　　圖1

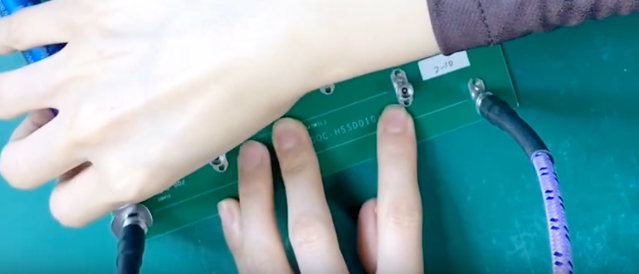

　　兩端接好,Cable要用力矩扳手鎖死、縮緊。需要注意的事，Cable擰的時候不要用蠻力，容易導致?lián)p壞。

　　圖2

　　接下來，開始使用矢量網絡分析儀做兩端口的S參數的測試，注意四端口的測試過程也大體相同。

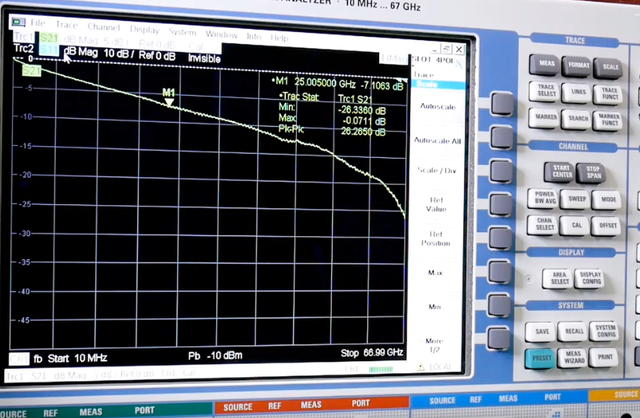

　　在網絡分析儀上把S21和S11打開，連接剛才我們所展示的這個DUT。連接后會在屏幕中現實一條S21的綠色的曲線，這條曲線就是S21的值，如圖3所示。

　　圖3

　　不過大家可能會覺得這曲線不夠清楚或者不能滿足你的視覺效果與觀察要求，你可以調整一下。

　　網絡分析儀如何調整數據?

　　首先通過儀器面板上的按鍵可以選擇曲線的上下移動，當然也可以放大縮小。當然用操作系統里面的面板也可以做到一樣的事。

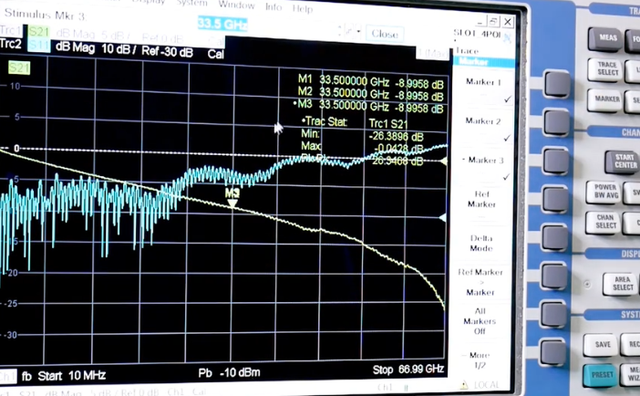

　　然后我們?cè)谟^察測試的回?fù)p的情況。先在網絡分析儀中把S21隱藏掉，把回?fù)p調取出來。如圖5所示，當前數據不方便觀察，所以我們用到前面講的調整方法一下刻度。并且把S21也打開，打上Marker1、Marker2、Marker3三個標記。

　　圖4

　　因?yàn)槭沁B續增加的，所以可以看到頻率點都在33.5GHz。

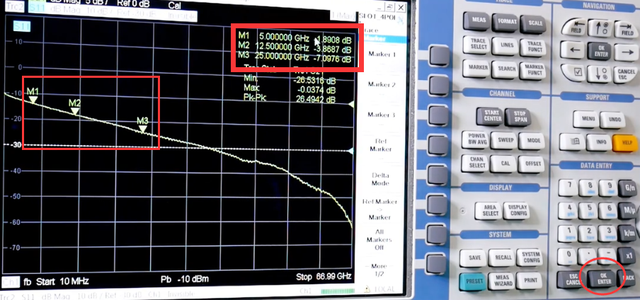

　　我們?cè)O(shè)置好關鍵頻點：第一個頻率點，我們想關注5GHz的數據；第二個頻率點，關注到12.5GHz；第三個頻點我想看到25GHz。我們可以在網絡分析儀儀器面板上輸入，完成后按OKEnter保存結果。

　　圖5

　　完成后，現在可以觀察到屏幕中出現的，三個不同頻率下的marker點指示的位置，M1、M2、M3。三個marker點代表了我們剛才輸入的5G,12.5G,25G的位置。他們所測量損耗的值就是屏幕右上紅框標記出來的值，如圖5所示。

　　通常我們測量一個DUT的時候，還需要把它的測量結果保存下來，方便日后去追溯與其他的數據做對比。

　　網絡分析儀如何保存?

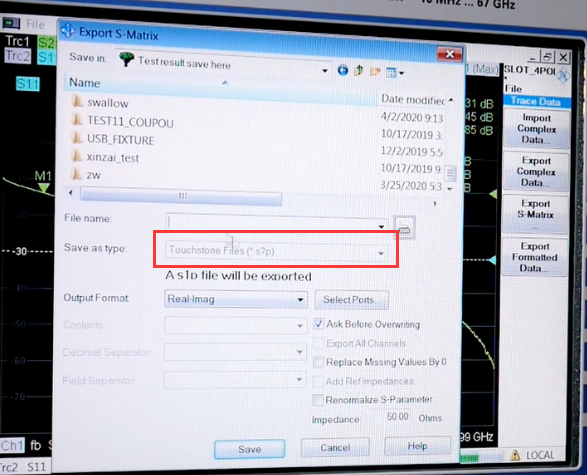

　　打開File會有一個Trace Data選項，選擇導出S參數，如圖7所示。

　　圖7

　　保存的時候有沒有注意到文件名稱后綴是“S?P”，為什么中間有一個問號呢？因?yàn)槎丝诘脑颍远丝谑菐讛?shù)字就是幾。我們當前使用的是兩端口的，所以保存下來的文件名后綴就是S2P，這也是需要注意的部分。

　　圖7

　　本次S參數測試到這里就全部結束了，以上就是S參數測試的全過程，你學會了嗎?
