網絡分析儀同軸校準的重要性及方法（一）

網絡分析儀可直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。因?yàn)榫W(wǎng)絡分析儀所提供的各種參數對于后續射頻電路的研究設計有著導向性作用，所以控制誤差是必要的，它的同軸校準就顯得十分重要。

一、網絡分析儀是否可以不校準？

不校準直接測試，這是網絡分析儀的降檔使用方法，不校準狀態比校準后的誤差可能大10倍以上，可以用來臨時觀察評估，不可用作正式測量報告數據。

二、校準件配套精確數據的必要性

精確的配套數據是校準件價值所在，沒有數據的校準件不能用來做校準。

矢量網絡分析儀校準時，必須選定激活所使用的校準件配套的精確數據，不能不選，也不能選擇不配套的其它數據，也不能選ideal理想值，否則導致校準錯誤。配套數據不準確，會導致極大的校準誤差。

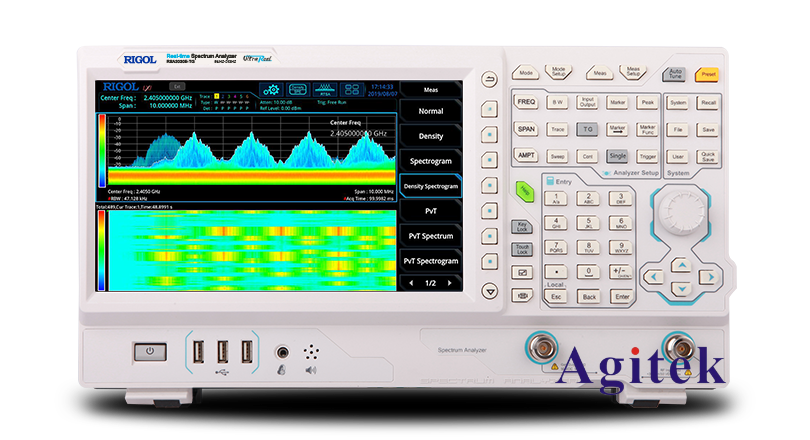

RSA3000E系列實時頻譜分析儀

三、什么是SOLT和TOSM校準？它們的區別？

兩者是同樣的校準技術。

SOLT是Keysight的叫法，Short - Open - Load - Through；

TOSM是R&S的叫法，Through - Open - Short - Match。

推薦稱為TOSM，因?yàn)長oad和Line的縮寫都是L，可能產生混淆。

四、正確TOSM校準基礎要求？

校準件接口類型必須與DUT完全一致；

Through - Open - Short - Match各個校準件的配套數據必須精確匹配，多項式模型或s1p數據均可；

在矢網Cal kit菜單中檢查Through校準件數據，是否male-male, female - female以及male - female 三種類型齊備，而且通常male - female直通不需要物理器件，實際是測試電纜接口直接互聯，Delay（或電長度）和loss等于零，其它兩種直通這兩項參數大于零，或者完整s2p數據；

在矢網Cal kit菜單中檢查Through校準件數據，如果僅有THRU(m-f)，delay=0，而其它OSM校準件數據齊備，此套校準件不支持male-female以外的TOSM校準，如果是m-m或f-f的被測件測量，只能應用未知直通UOSM校準；

在矢網Cal kit菜單中檢查Through校準件數據，如果THRU(m-f)的delay=0，那么即使校準箱中存在THRU(m-f)物理器件，也不能在TOSM校準值使用；

注意，可能在使用的校準箱中，發現有各種接口類型的直通連接器，但是Cal kit中沒有配套數據，說明這僅僅是連接器，只能作為未知直通，不能用作THRU直通校準件。

五、同軸校準常用方法？

雙端口和多端口測試時，如果Through - Open - Short - Match各個校準件的配套數據精確完整且在校準周期內，推薦使用TOSM；

如果直通校準件沒有精確的配套數據，推薦采用未知直通校準，SOLR是Keysight的叫法，UOSM是R&S的叫法，校準過程與TOSM類似，執行OSM校準步驟后，用一個普通同軸連接器代替THRU做未知直通校準；

單端口器件測試時，推薦OSM(OSL)校準。

六、UOSM的"未知直通"連接器的要求？

未知直通連接器，實現測試界面之間的連接，與DUT接口類型一致，駐波沒有特殊要求，損耗不大且滿足互易性（S21=S12 >> -40dB）即可。
