矢量網絡分析儀檢測同軸電纜的駐波比圖解

　　在之前的文章中，安泰測試以文字的形式對如何用矢量網絡分析儀檢測同軸電纜的駐波比進行了講解，近期有用戶問不可以再出一個圖解？今天小編為用圖片的形式為大家?guī)碇v解。

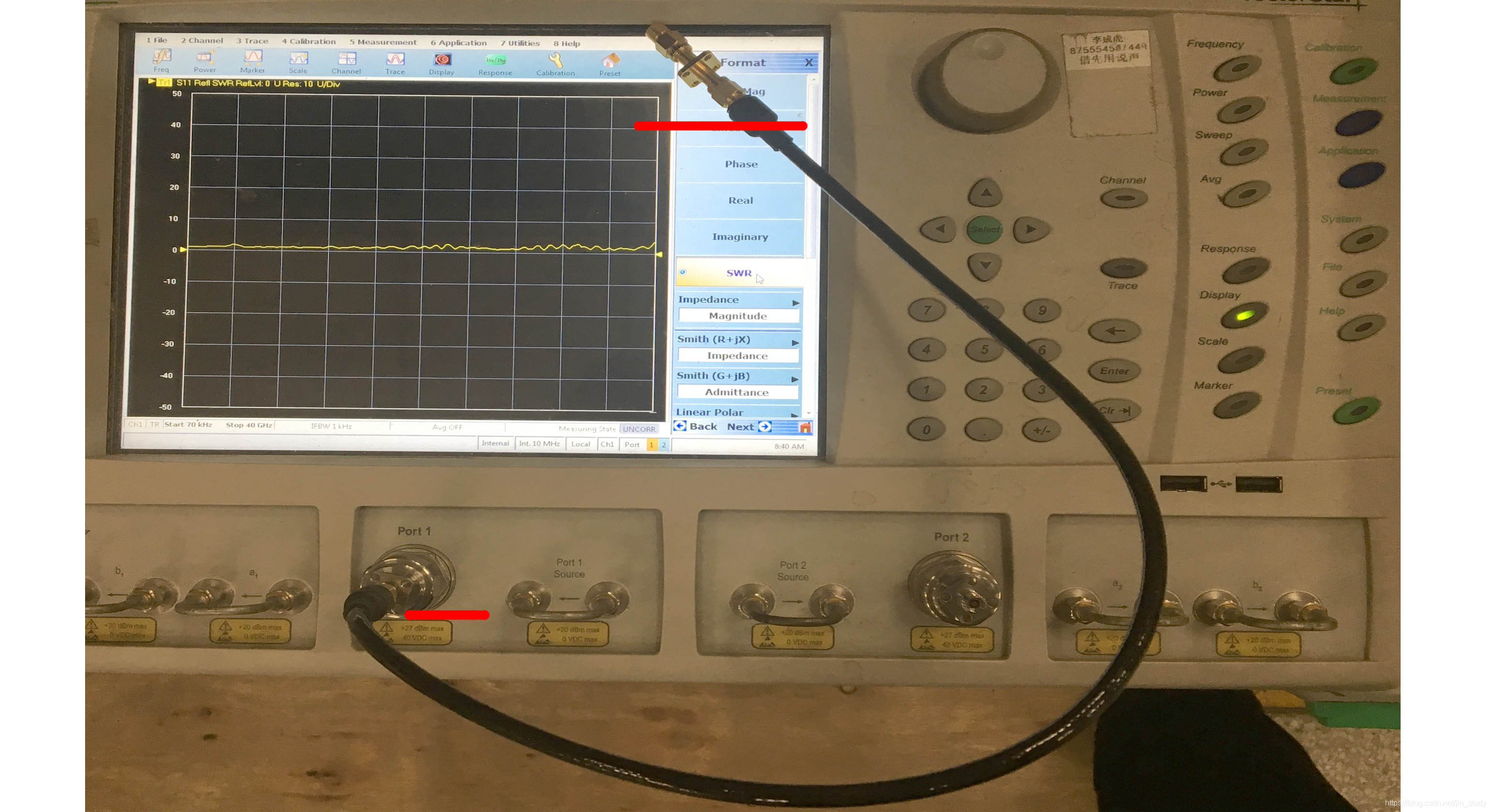

       第一，將同軸電纜一端連接矢網的Port1，另一端加一個負載，如下圖。

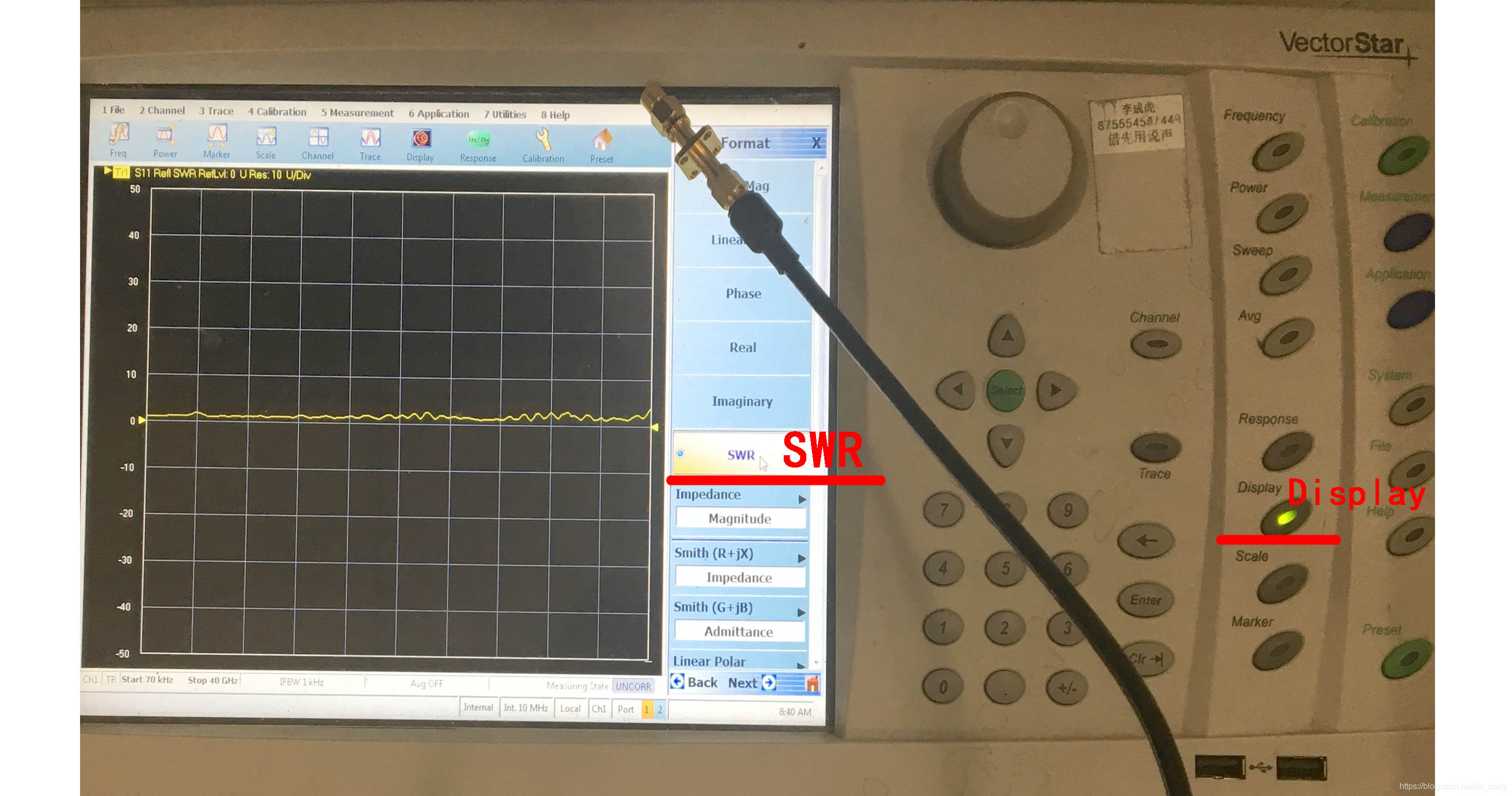

　　第二，打開矢網，按Display–>Format–>SWR，即選擇駐波比這個檢測項目。當然也可先設置好頻率、功率再選擇測試項目。

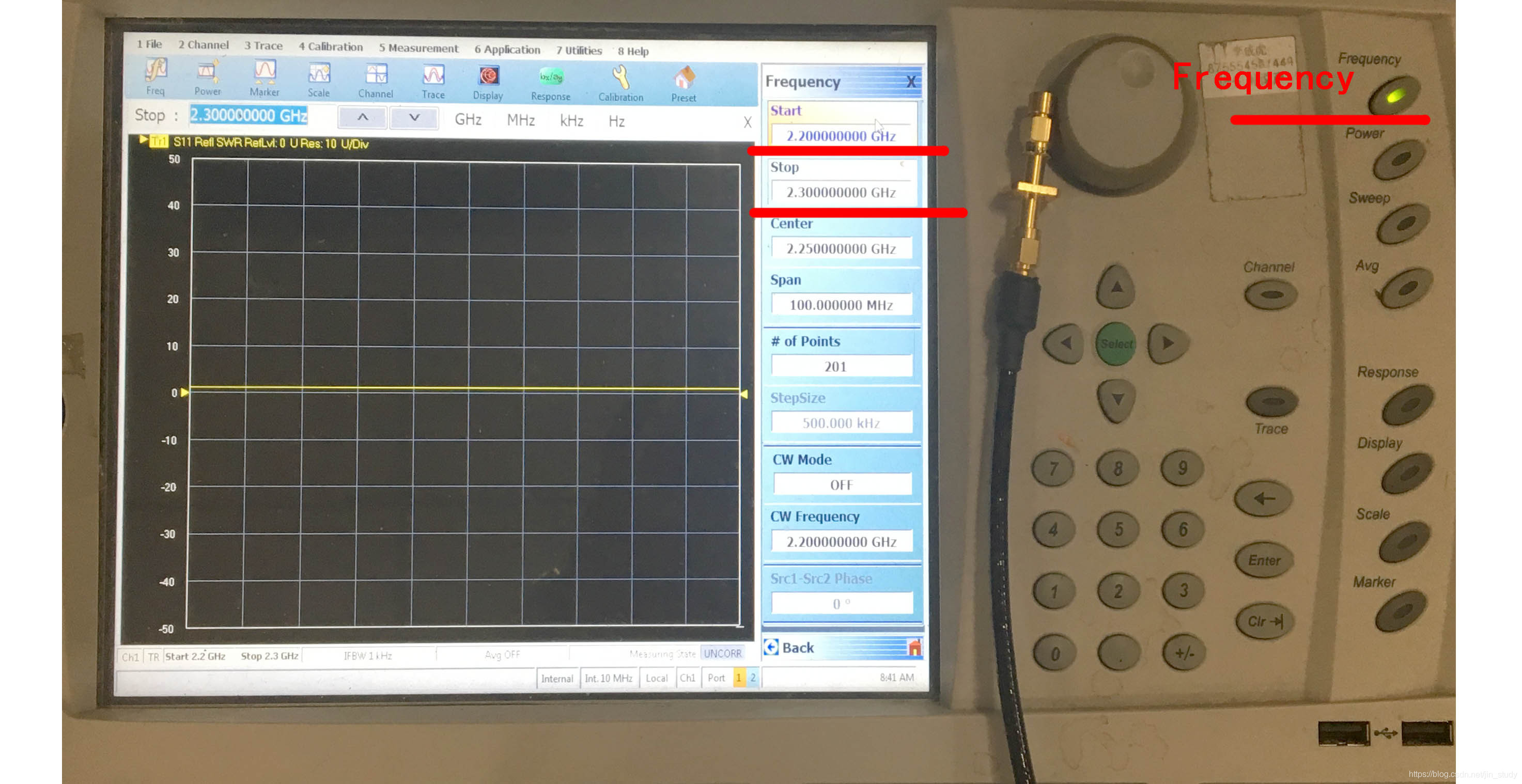

　　第三，按Frequency(頻率)，將Start frequency設為2.2GHz，Stop frequency設為2.3GHz。之所以這樣設置頻率，是因?yàn)槲覀兿霚y試該同軸電纜傳輸2.2-2.3GHz射頻信號的駐波比。

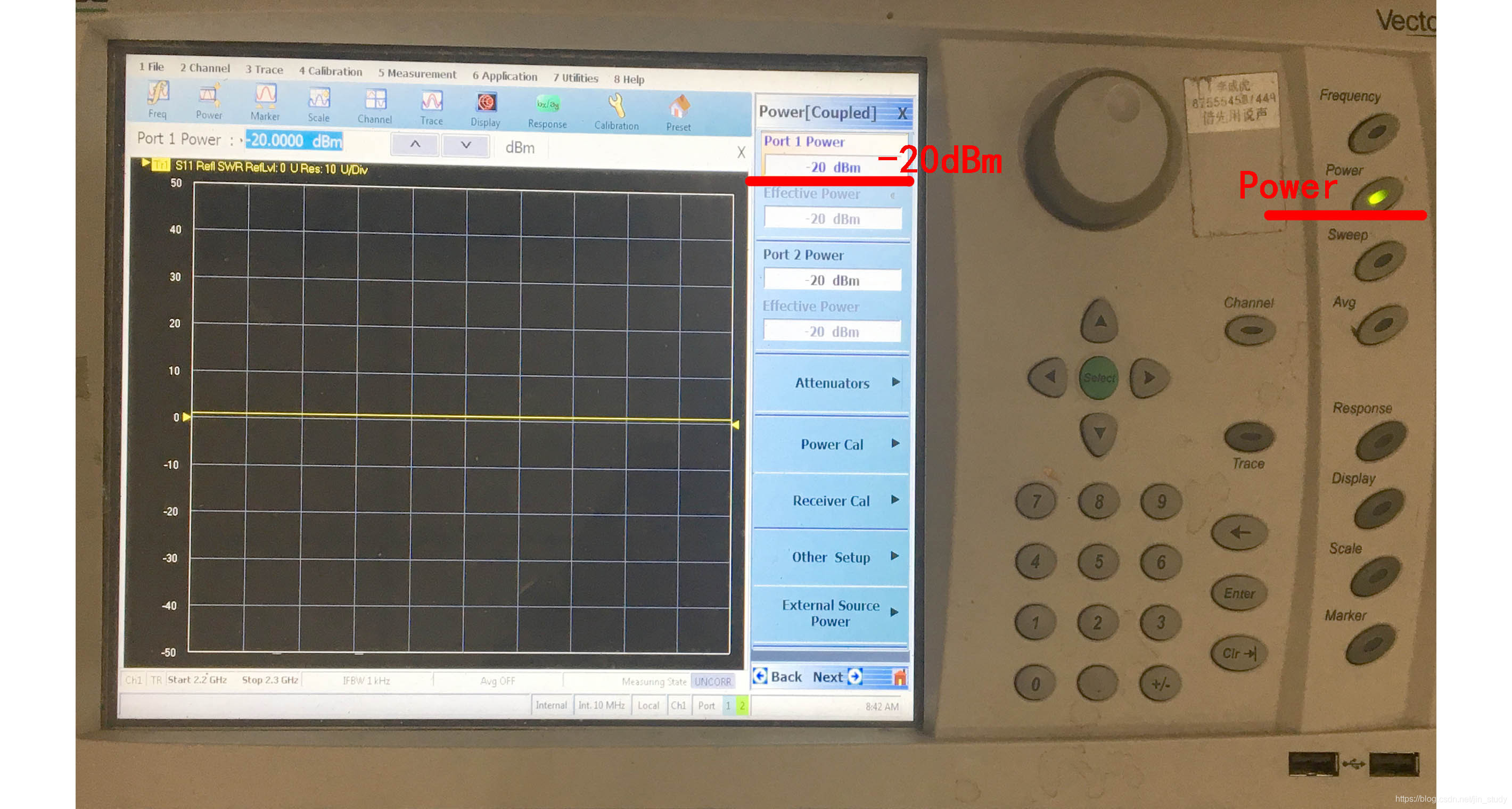

　　第四，按Power(功率)，將Port1輸出功率設為-20dBm，功率不需要太大，保護儀器保護自己。

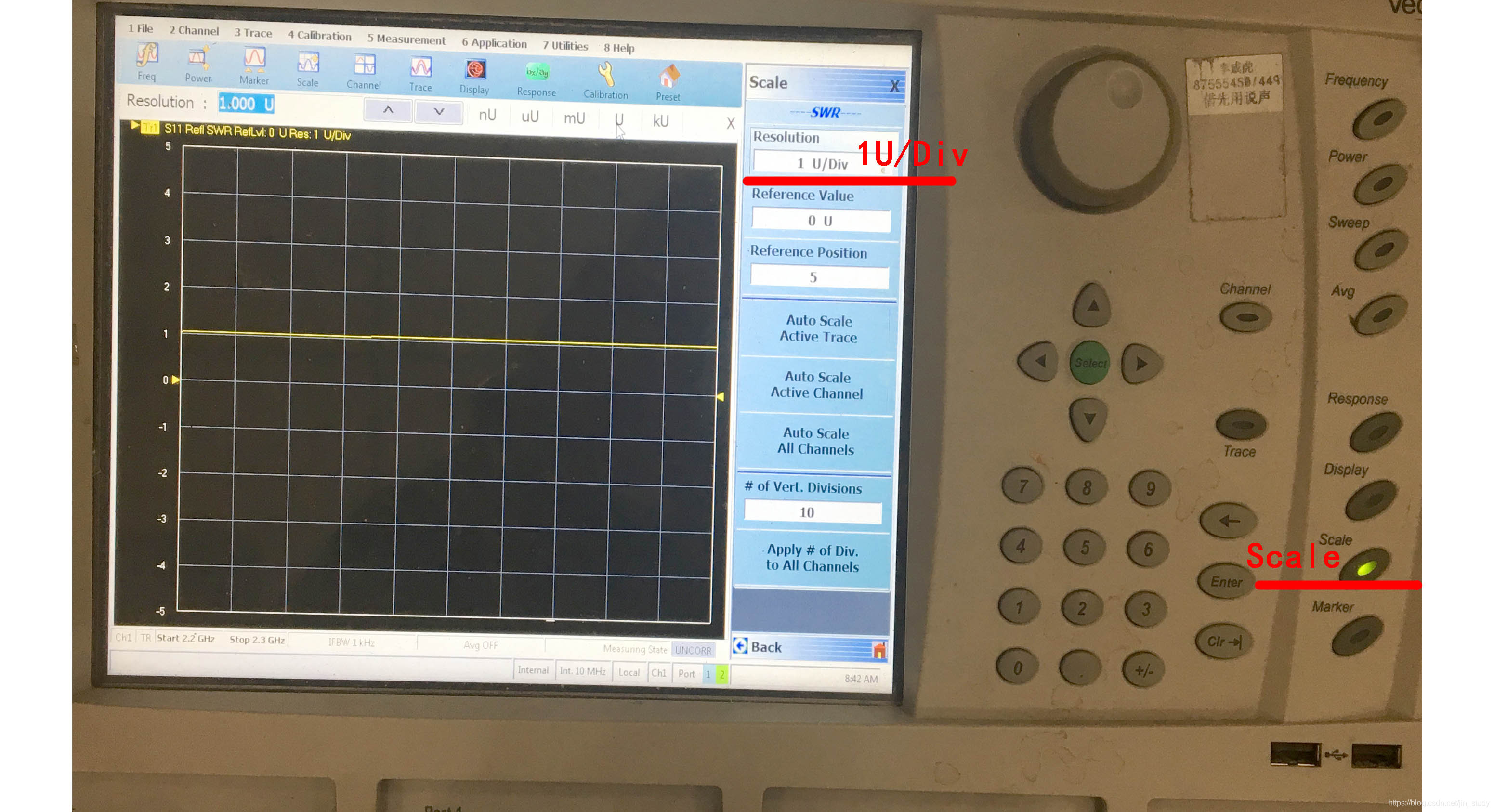

　　第五，按Scale，將駐波比的顯示分辨率Resolution設為1U/Div，這樣看起來更合理。

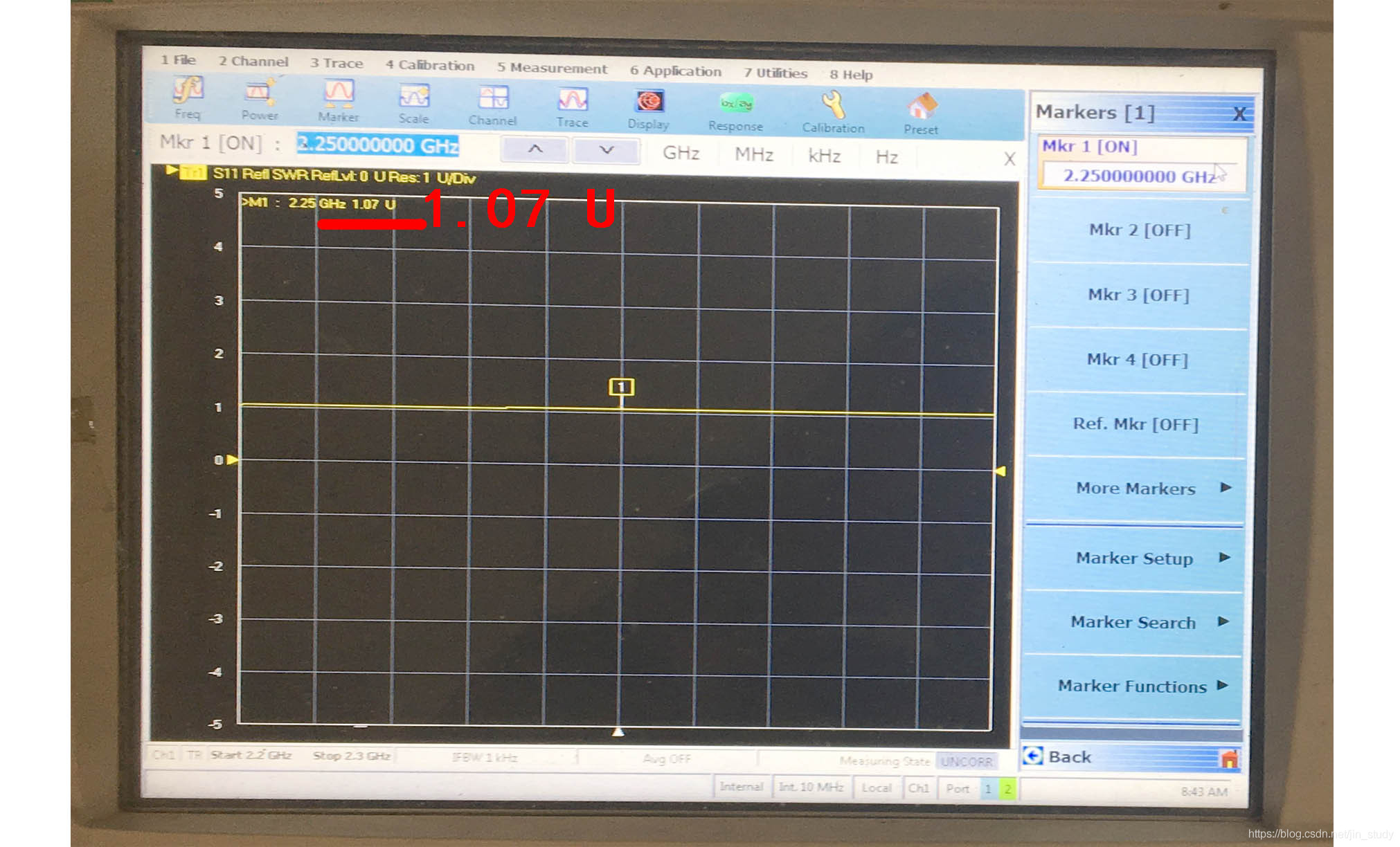

　　第六，按Marker，將Marker1的標記頻率設為中心頻率2.25GHz，此時就會在屏幕左上角顯示該同軸電纜的駐波比為1.07，說明該同軸電纜的傳輸2.2-2.3GHz射頻信號的能力是非常好的。
