泰克示波器刷新率

　　1、波形刷新率概念

　　波形刷新率又叫波形捕獲率，指的是每秒鐘波形刷新的次數，表示為波形數每秒(wfms/s)，波形刷新率越高，捕獲異常信號的概率越大。有人會覺得好奇，屏幕刷新一般只有幾十hz，每秒只能刷新幾十張圖片，這么多波形屏幕可以顯示的過來嗎？事實上，示波器里面還有波形合成器，如圖1所示，波形合成器會將多幀波形合成一張圖片，屏幕每秒雖然只刷新了幾十張圖片，但是每張圖片里包含成千上萬幀波形，所以波形刷新率再高屏幕都是可以顯示的過來。

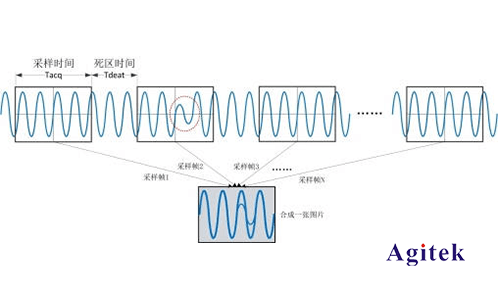

　　圖1波形合成器

　　2、準備工具

　　準備工具：被測泰克示波器、測量?jī)x器(示波器、邏輯分析儀)、20Mhz信號源。

　　示波器每采樣一幀波形，都會在Trig out輸出一個脈沖信號，這個Trig out接口通常在示波器背面，因此我們可以測量Trig out信號來測量示波器的波形刷新率。我們本次要測量MSO64B示波器的波形刷新率，選用MSO64B作為測量?jī)x器，如果你手上沒有額外的示波器，也可以用邏輯分析儀作為測量?jī)x器。

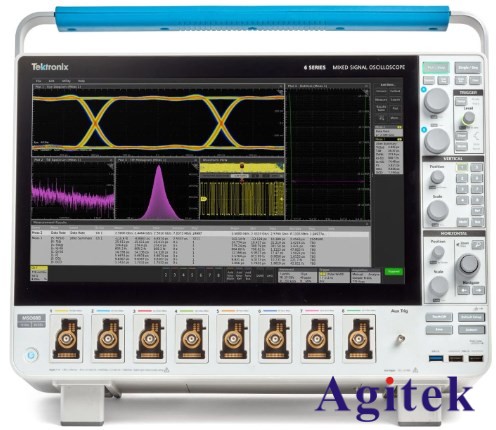

泰克示波器MSO64

　　3、示波器設置

　　示波器標稱的波形刷新率通常是最大值，而實際上每個水平時基檔位刷新率不一致，我們需要找到刷新率最大的那個時基檔位。首先顯示類型設置成點，打開硬件頻率計，實時測量被測示波器MSO64B的Trig out信號頻率，然后將水平時基從最小檔位往大旋轉，觀察Trig out頻率，找到最大值。

　　4、刷新率計算

　　很多人直接將Trig out頻率作為波形刷新率，實際上是不準的，因?yàn)椴ㄐ嗡⑿侣适侵该棵氩ㄐ尾东@的數量，而有的示波器Trig out是間歇性的，也有的是持續性的，最好的辦法就是統計Trig out一秒鐘的脈沖數量才是準確的波形刷新率。打開MSO64B統計測量功能，水平時基設置成100ms檔位，總共采樣時間為1.4s，RiseCount上升沿計數器為1.4647M，折合1s為1.046M左右，說明MSO64B示波器最大刷新率為1.046Mwfms/s。

　　以上就是什么是泰克示波器刷新率的相關介紹。在安泰測試以往的文章中，也有講述關于眼圖測試的文章。
