使用數字萬用表測量三極管好壞的方法

　　為幫助大家更快掌握三極管測量方法，本文將對使用數字萬用表進行三極管測量的技巧加以總結，并介紹采用數字萬用表判別三極管好壞的方法，以縮短大家熟練掌握三極管測量的時間。

　　一、數字萬用表測量三極管的技巧

　　(1)用數字萬用表的二極管檔測量三極管的型號和基極B。

　　判斷的時候，三極管可以看成一個背靠背的PN結。根據判斷二極管的方法，可以判斷其中一個是公共正極或者公共負極，是基極b，對于NPN型管，基極是公共正極;對PNP型管則是公共負極。所以，判斷基極是共陽極還是共陰極，就能判斷出被測三極管是NPN還是PNP三極管。

　　(2)發射極E和集電極C的判斷

　　用萬用表測量β(HFE)值的檔位，判斷發射極E和集電極C，將檔位轉到MFE底座插入對應類型的孔中，把其于管腳分別插入c、e孔觀察數據，再將c、e孔中的管腳對調再看數據，數值大的說明管腳插對了。

　　(3)判別三極管的好壞

　　測試時，用數字萬用表測量二極管的檔位，測試三極管的發射極結和集電極結的正反向偏置是否正常。正常的三極管是好的，否則三極管會損壞。如果測量找不到常用的B極，三極管也是壞管。

　　(a)檢查三極管的兩個PN結。我們以PNP管為例來說明，一只PNP型的三極管的結構相當于兩只二極管，負極靠負極接在一起。我們首先用萬用表R×100或R×1K擋測一下e與b之間和e與c之間的正反向電阻。當紅表筆接b 時，用黑表筆分別接e和c應出現兩次阻值小的情況。然后把接b 的紅表筆換成黑表筆，再用紅表筆分別接e和c，將出現兩次阻值大的情況。被測三極管符合上述情況，說明這只三極管是好的。

　　(b)檢查三極管的穿透電流：我們把三極管c、e之間的反向電阻叫測穿透電流。用萬用表紅表筆接PNP三極管的集電極c，黑表筆接發射極e，看表的指示數值，這個阻值一般應大于幾千歐，越大越好越小說明這只三極管穩定性越差。

　　(c)測量三極管的放大性能：分別用表筆接三極管的c和e看一下萬用表的指示數值，然后再c與b間連接一只50—100K的電阻看指針向右擺動的多少，擺動越大說明這只管子的放大倍數越高。外接電阻也可以用人體電阻代替，即用手捏住b和c。

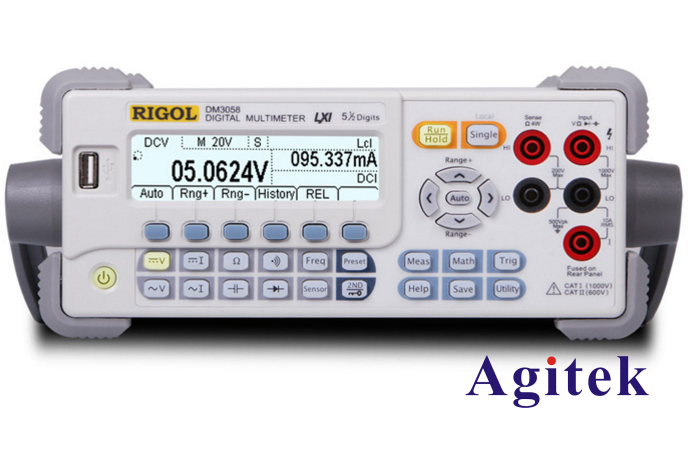

Rigol DM3058/DM3058E臺式萬用表

　　二、萬用表檢測三極管好壞時的兩種測量方法

　　用萬用表檢測三極管好壞時，可采用在路測量和非在路測量的方法進行。

　　(1)在路測量

　　將數字型萬用表置于二極管擋，在測量NPN型三極管時，紅表筆接三極管的b極，黑表筆分別接c極和e極，所測的正向電阻在顯示屏上顯示在0.665左右。用黑表筆接b 極，紅表筆接c極時，阻值為無窮大(顯示1),而be結的反向電阻在顯示屏上顯示為1.974;而 c、e極間的正向電阻在顯示屏上顯示為1.209,反向電阻的阻值為無窮大(顯示1)。若測得的數 值偏離較大，則說明該三極管已壞或電路中有小阻值元件與它并聯，需要將該三極管從電路板上取下或引腳懸空后再測量，以免誤判。

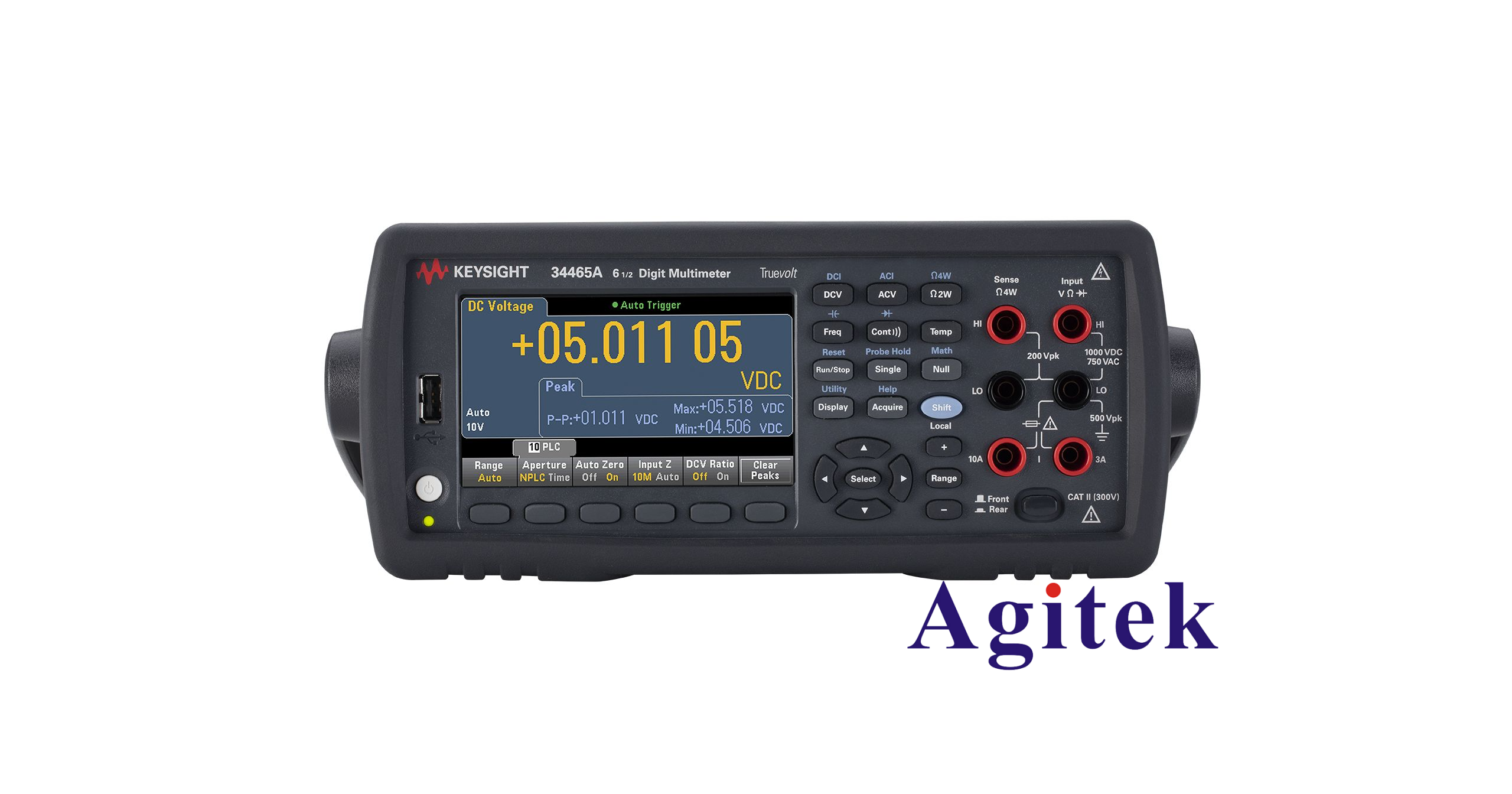

是德科技34465A系列數字萬用表

　　注意：PNP型三極管的測量跟NPN型三極管正好相反，黑表筆接在b極，紅表筆接在c和e極上。

　　如下圖(指針型萬用表在路判別三極管好壞圖)，將指針型萬用表置丁‘R*1擋，在測量NPN型三極管時，黑表筆接三極 管的b極，紅表筆分別接c極和e極，所測的正向電阻都應在20Ω以內：用紅表筆接b極，黑表筆接c極和e極，無論表筆怎樣連接，反向電阻都應該是無窮大。而c、e間的正向電阻 的阻值應大于200Q，反向電阻的阻值為無窮大。否則，說明三極管已經壞了。

DMM7510 7? 位圖形采樣萬用表

　　PNP型三極管的測量跟NPN型三極管正好相反，紅表筆接在b極，黑表筆分別接e極和e極。

　　(2)非在路測量

　　采用數字型萬用表在非在路測量NPN型三極管時，其方法和在路測量的方法一樣，但反向阻值必須是無窮大。下面以常見的NPN型三極管2SC1815為例進行介紹。

　　如圖(用指針式萬用表非在路判別三極管好壞圖)，采用指針型萬用表判別2SC1815好壞時，首先將萬用表置于R*1K檔, 黑表筆接b極、紅表筆接另兩個引腳時阻值應為15KΩ以內。調換表筆，并且將萬爪表置于R*xlOK檔，紅表筆接b極，黑表筆接c、e極，阻值應大于500KΩ， c、e極間正向電阻的阻值 大于500KΩ,而反向電阻的阻值應為無窮大，否則說明該三極管已損壞。

　　以上就是使用數字萬用表測量三極管好壞的方法，如果你還有更多疑問，歡迎登錄安泰測試。
